Генераторски сет од 500кВ

Генераторски сет од 500 кВ компаније Кецхенг произведен је у Кини. Језгро јединице усваја мотор Цхонгкинг Цумминс и Лилле Семир генератор без четкица, у комбинацији са самопокрећућим системом контроле, постиже високу поузданост и брз одговор. Напајање се аутоматски покреће у року од 15 секунди након прекида главног напајања, и снага приправности је до 500кВ. Овај производ усваја интегрисани дизајн контејнера, компактну структуру, једноставан за помера и инсталира, и испуњава релевантне националне и међународне стандарде. Има ниску потрошњу горива током рад и стабилне перформансе, што га чини посебно погодним за места са изузетно високим захтевима за континуитет напајања, као што су болнице, центри података, индустријски паркови и подршка великим догађајима.

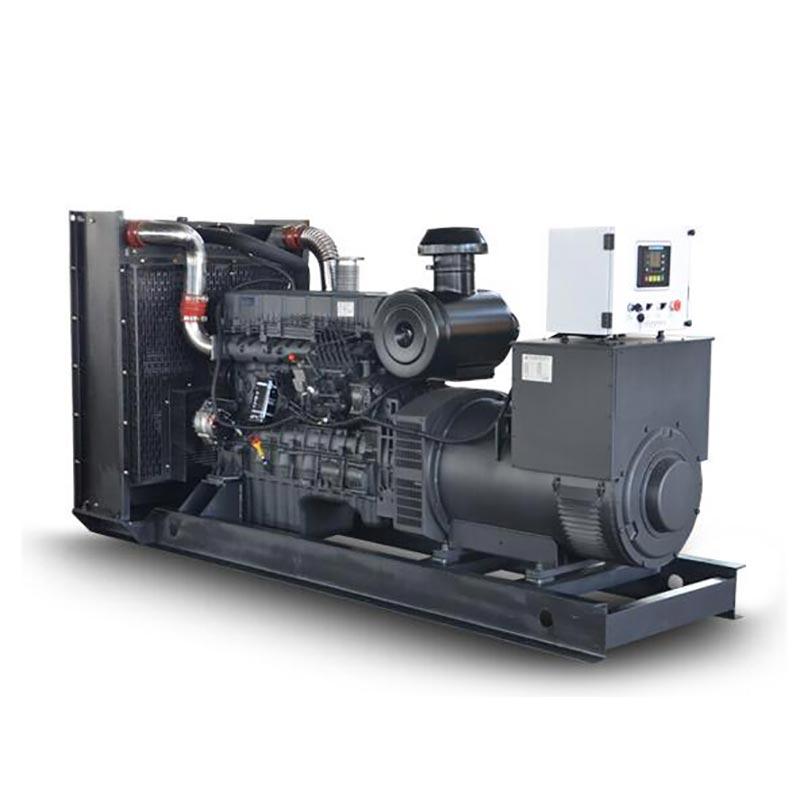

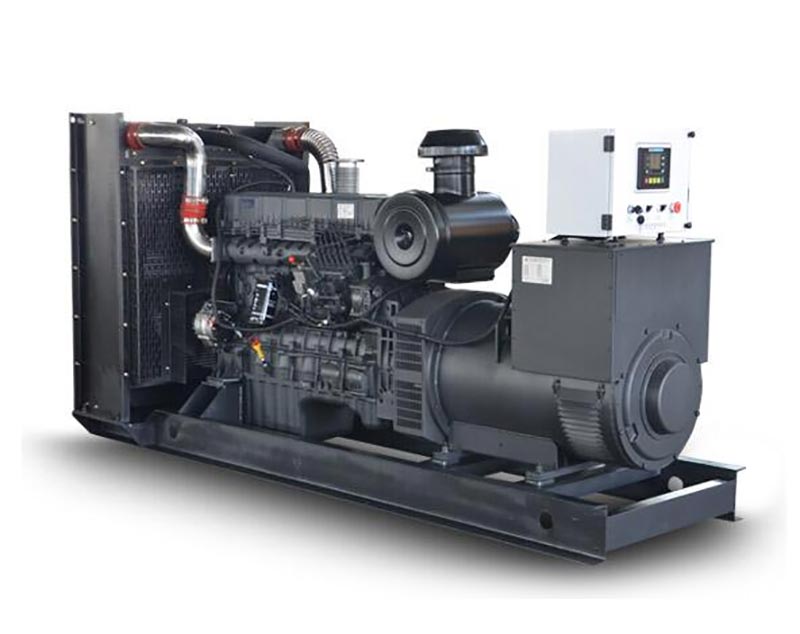

Цртеж изгледа агрегата Кецхенг 500кВ

Основна предност

Анализа перформанси Цумминс мотора

Као језгро снаге јединице, Цхонгкинг Цумминс КТА19-Г8 мотор има 6-цилиндарски линијски распоред, пречник цилиндра × ход 159 мм × 159 мм, запремина 18,9 Л и постиже резервну излазну снагу од 575 кВ кроз међухлађење са турбо пуњењем технологије. Његов ПТ систем директног убризгавања горива, у комбинацији са електронским регулатором, смањује потрошњу горива потрошња на чак 206 г/кв·х (75% оптерећење), што је 8% мање него код сличних модела. Дизајн од Блок цилиндра од ливеног гвожђа високе чврстоће и интегрална радилица од кованог челика обезбеђују да се главни ремонт интервал прелази 20.000 сати и погодан је за широк распон температура од -20℃ до 40℃.

Технички детаљи Лерои Сомер генератора

Лиллесемма генератор без четкица (класа заштите ИП23, класа изолације Х) усваја АВР аутоматску регулацију напона систем, стопа прилагођавања напона у стабилном стању ≤±1%, време опоравка пролазног напона < 3 секунде, како би се осигурало сигурно рад осетљивих оптерећења као што су медицинска опрема и прецизни инструменти. Генератор је опремљен а ПМГ систем побуде са перманентним магнетом, који одржава стабилан излаз чак и када се електрична мрежа флуктуира. Тхе коефицијент телефонског хармоника ТХФ је мањи од 2%, испуњавајући строге захтеве за квалитет електричне енергије комуникационе базне станице итд.

Интелигентни систем за самопокретање

Дизел генераторски сет од 500кВ опремљен је ЛЦД кинеским нумеричким системом за контролу течних кристала, подржава АТС двоструко пребацивање напајања и има детекцију поднапона у мрежи (време одговора < 0,5 секунди), три пута логика поновног покретања и самодијагностика кварова. 24В ДЦ систем покретања, у комбинацији са воденим омотачем грејач, постиже почетну стопу успеха од 99% у окружењу од -15℃. Модул за даљинско праћење може да отпреми 16 радни параметри као што су напон, фреквенција и притисак уља у реалном времену и подржавају приступ подацима између мобилна апликација и рачунар.

Тецхницал Параметер

Карактеристике генератора

Нагласци структуралног дизајна

• Модуларни распоред: мотор, генератор и контролни систем су флексибилно повезани преко јастука који апсорбују ударце са смањити пренос вибрација (амплитуда ≤0,3мм) и продужити век трајања опреме.

- Оптимизација ниске буке: Коришћењем двослојне звучне изолације (унутрашњи слој од памука који упија звук + спољни слој челичне плоче), у комбинацији са импедансним композитним пригушивачем, бука се може смањити на 75 дБ (а као опција је потребан звучноизолациони модул кутије).

-Погодност одржавања: филтер уља мотора, филтер горива и други осетљиви делови су централно распоређени. Свакодневно одржавање не захтева растављање периферних компоненти, штедећи 50% времена одржавања.

Прилагодљивост животне средине

Јединица је прошла тест калупа ГБ/Т 2423.16 (оцена ≤2) и тест сеизмичке чврстоће (хоризонтално убрзање 0,2г), и може радити дуго времена у окружењу са надморском висином од ≤1000м и релативном влажношћу од ≤90% (не кондензација). Систем за гориво је компатибилан са 0# дизел (лето) и -10# дизел (зима), и опремљен је са сепаратор уље-вода (са прецизношћу филтрације од 10 μм) како би се осигурала поузданост у подручјима са горивом са високим садржајем сумпора садржаја.

Начин употребе

Провера процеса пре покретања

• Систем за гориво: Проверите да ли је ниво горива у резервоару за гориво ≥30%, отворите вентил за гориво и избаците сав ваздух из цевовод (притискати пумпу за гориво руком док се отпор не повећа). - Електрични систем: напон батерије ≥24В, контролна табла приказује стање "приправности", а дугме за хитно заустављање је ресетовано. - Механички преглед: Тхе ниво уља треба да буде између Х/Л ознаке на мерној шипки, ниво расхладне течности треба да достигне две трећине експанзије резервоара, а затегнутост каиша вентилатора треба да буде таква да отклон пресе буде 10-15мм.

Кораци операције покретања

• Аутоматски режим: Окрените дугме контролне табле на „Аутоматски“ и систем ће ући у надзор напајања из мреже држава. Аутоматски ће се покренути када се напајање из мреже прекине (време пребацивања АТС-а након успешног покретање је мање од 10 секунди).

- Ручни режим: Притисните и држите дугме "Старт" 3 секунде. Када брзина порасте на 1500 о/мин и напон стабилизује, затворите излазни прекидач (обратите пажњу на мерач фреквенције који показује 50±0,5Хз).

- Захтеви за пуњење: Након покретања, у празном ходу 3 минута (притисак уља ≥0,3МПа), постепено повећавајте оптерећење до 50%, а након 10 минута трчања може се повећати до пуног оптерећења.

Спецификација операције искључивања

• Нормално гашење: Прво уклоните оптерећење, оставите мотор да ради у празном ходу 5 минута (да бисте спречили да турбопуњач прегревања), притисните дугме "Стоп", а затим затворите вентил за гориво након што брзина падне на 0.

- Заустављање у случају нужде: Када је притисак уља мањи од 0,2 МПа, температура воде је већа од 105 ℃ или је абнормална чујете звукове, одмах притисните црвено дугме за заустављање у нужди. Након инцидента, грешка се мора претходно проверити поновно покретање.

- Дуготрајно гашење: Покрените једном недељно (радите 30 минута), замените електролит батерије месечно (ако влажност околине је већа од 75%) и додајте конзервансе у резервоар за гориво.

Превентивне мере

Еколошки захтеви

• Место уградње: Размак између уређаја и зида не би требало да буде мањи од 1,5м, а површина ваздуха улаз не би требало да буде мањи од 2,5㎡ да би се обезбедила циркулација хладног ваздуха (3м³/мин запремина ваздуха је потребна за сваки кВ моћи).

- Захтеви за емисију: Издувна цев мора бити опремљена капом за кишу. Нагиб хоризонталног пресека не треба да буде мањи од 3°. Излаз треба држати даље од улаза ваздуха (на растојању већем од 5 метара) до спречити повратни ток издувних гасова.

- Прописи о заштити од пожара: Рачунарска сала је опремљена са 2 апарата за гашење сувим прахом од 8 кг. Удаљеност између резервоара за уље и јединице треба да буде више од 1м. Тло треба третирати како би се спречило цурење уља (тј препоручује се употреба премаза од епоксидне смоле).

Циклус одржавања

Упозорење о безбедности

Строго је забрањено отварање заштитне ограде током рада. Температура површине крајњег поклопца генератора може достићи 120 ℃, што је склоно да изазове опекотине. Пре одржавања, главни прекидач мора бити искључен и „До Није близу" окачен је знак. Време пражњења кондензатора не би требало да буде мање од 5 минута. Током сезоне грмљавине, отпор уземљења треба испитати на ≤4Ω, а радни напон громобранског одводника треба подесити на 420В (мрежни напон).

Случај апликације

Генераторски сет од 500 кВ Кецхенг служи кључним пројектима као што је аутоматизовани терминал луке Кингдао (који ће бити пуштен у употребу 2023. године) и систем хитног напајања болнице Ћилу (бити инсталиран 2024. године). Током летњи период рационирања електричне енергије у Вејфангу 2024. године, одређено хемијско предузеће усвојило је ову јединицу како би осигурало континуирани рад кључних производних линија. Обезбеђивао је енергију за укупно 1.260 сати, са просечним средњим временом између кварова од 480 сати. Потрошња горива смањена је за 1,2 тоне у поређењу са истом марком снаге.
