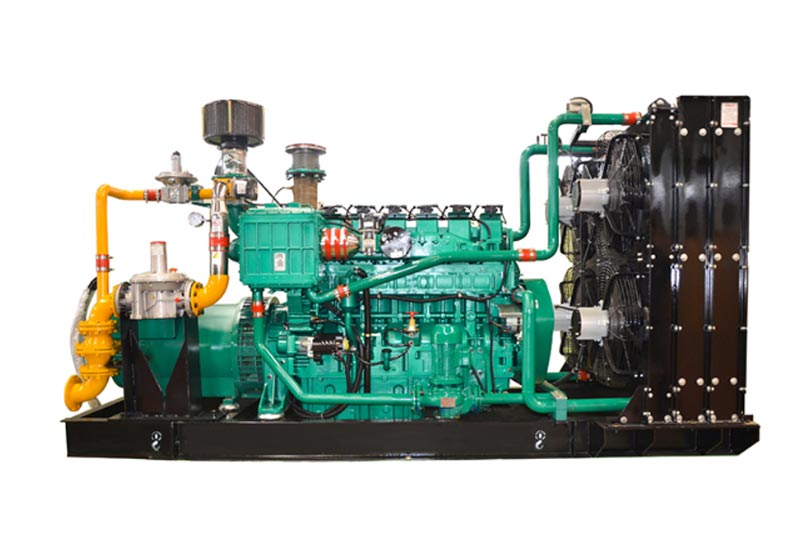

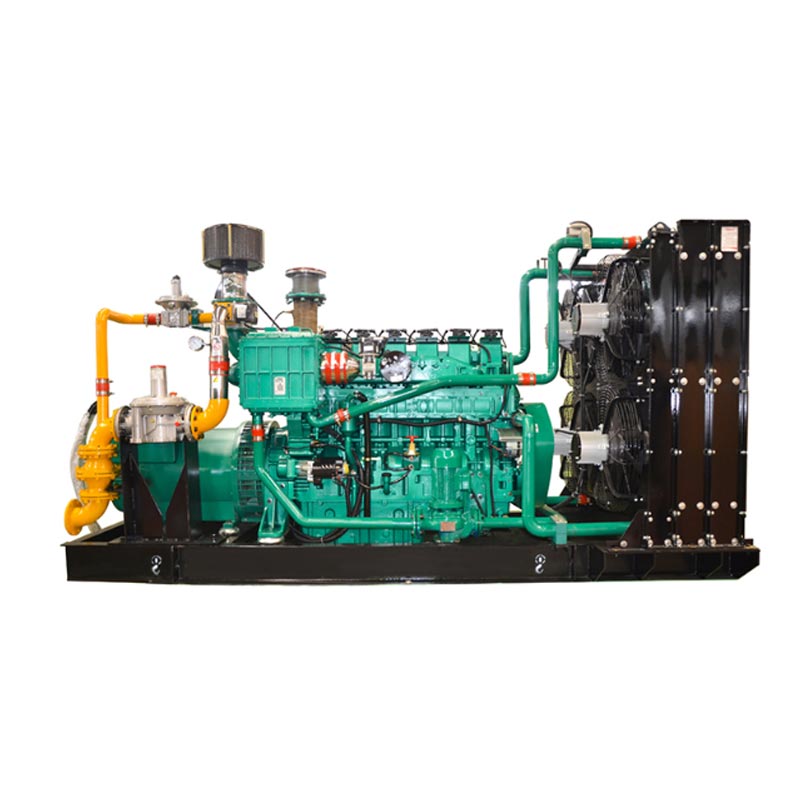

Биогас генераторски сет за фарму свиња

Кинески Кецхенгов биогас генераторски сет за фарму свиња може да се носи са стајњаком и канализацијом са фарми свиња и добије енергију самодовољност. Ова опрема је специјално дизајнирана за претварање биогаса са сточних фарми. Може се прилагодити флуктуације концентрације биогаса и садржаја нечистоћа, и стабилно раде за производњу електричне енергије. Јединица усваја ан интегрисани дизајн, укључујући предтретман биогаса, високоефикасни мотор са унутрашњим сагоревањем, генератор и отпад уређај за рекуперацију топлоте. Не само да производи електричну енергију, већ и обнавља топлотну енергију за производњу или свакодневни живот, чиме се повећава степен свеобухватног коришћења енергије. Снага производа креће се од 50 до 200 киловата и може се прилагодити према специфичној скали инвентара и производњи биогаса на фарми за узгој. Језгро компоненте долазе са две године или 8.000 сати гаранције. Овај систем може помоћи малим и средњим, као и фарме свиња великих размера ефикасно постижу коришћење ресурса стајњака и канализације, смањују оперативне трошкове и изградити еколошки прихватљив и штедљив модел кружне производње.

Сценарији примене (ексклузивни сценарији за фарме свиња)

1. Фарма свиња користи сопствено напајање

• Применљиви сценарији: осветљење свињца, опрема за прераду сточне хране (дробилице, мешалице), контрола животне средине опрема (вентилатори, водене завесе, термостати), опрема за третман стајњака (пумпе за мешање, сепаратори чврста-течност)

• Основна вредност: Замењује напајање из електричне мреже и смањује трошкове електричне енергије (израчунато на основу фарма свиња са 500 свиња на залихама, производи у просеку 120кВ·х електричне енергије дневно, штедећи приближно 30.000 јуана у накнадама за струју годишње). Када дође до нестанка струје, служи као извор напајања за хитне случајеве обезбедити да се вентилација и контрола температуре у свињцу не прекидају, спречавајући угинуће свиња услед стреса.

2. Повраћај и коришћење отпадне топлоте биогаса

• Применљиви сценарији: зимско грејање у свињцима (инкубатори за прасад, товници за свиње), изолација на биогас резервоари за ферментацију (одржавање температуре ферментације од 35-40℃ и повећање производње биогаса), грејање/вруће вода у просторијама за становање особља

• Основна вредност: Стопа поврата отпадне топлоте агрегата је ≥80%. Модел од 50 кВ може опоравити у просеку 150МЈ топлоте дневно, задовољавајући потребе за грејањем свињца од 1000 квадратних метара, смањујући трошкове угља/гаса грејање, и постизање двоструких предности „производња енергије + грејање“.

3. Производња електричне енергије повезана са мрежом (Повећан приход од вишкова електричне енергије)

• Применљиви сценарији: велике фарме свиња (са фондом од преко 2.000 свиња), довољна производња биогаса (дневно производња биогаса ≥500 кубних метара), а вишак електричне енергије након сопственог коришћења прикључује се на државну енергију грид

• Основна вредност: Уживајте у националној субвенцији за повезивање на нову енергетску мрежу (0,3-0,5 јуана/кВ · х), уз годишњу електрична енергија повезана на мрежу од приближно 1,2 милиона кВ · х за модел од 200 кВ, стварајући додатни приход од 360.000-600.000 јуана. Истовремено, он је у складу са захтевима политике заштите животне средине и помаже фарми свиња бити додељено звање „Демонстрациона фарма зеленог узгоја“.

4. Помоћни објекти за третман стајњака и отпадних вода

• Применљиви сценарији: Генераторски сет за биогас за фарму свиња може да се повеже са дигесторима за биогас и сепараторима чврсте и течности на фармама свиња. Моћ генерисан од агрегата се директно напаја у систем за третман стајњака, формирајући енергетски циклус од „стајњак → биогас → струја → третман стајњака“

• Основна вредност: Решавање питања високих трошкова електричне енергије за опрему за третман стајњака и отпадних вода, уз смањење загађење животне средине изазвано директним емисијама биогаса, и испуњавање услова заштите животне средине од „Правилник о спречавању и контроли загађења од крупног сточарства и живине“.

Предности производа (Дизајниран за решавање болних тачака фарми свиња)

Технички параметри (често коришћени модели на фармама свиња)

Техничке карактеристике (прилагођени дизајн за фарме свиња)

1. Специјализовани систем за предтретман за биогас

• Кецхенгова „Јединица за претходну обраду у три фазе“: прва фаза сувог одсумпоравања (уклањање водоник-сулфида ради спречавања корозија мотора са унутрашњим сагоревањем), дехидратација другог степена циклона (одвајање водене паре од биогаса до спречавају накупљање воде у боцама), и вентил за стабилизацију притиска трећег степена (стабилизујући притисак биогаса до избегавајте нестабилну јединичну брзину услед флуктуација у производњи биогаса), што је погодно за карактеристике „висок сумпор, висока влажност и велике флуктуације производње“ биогаса на фармама свиња.

2. Електроенергетски систем отпоран на корозију

• Мотор са унутрашњим сагоревањем је опремљен специјалним клипним прстеновима за биогас (од ливеног гвожђа отпорног на хабање са хромирани слој) и вентили (од нерђајућег челика), који могу да издрже корозију водоник сулфида у биогас и имају радни век продужен на 15.000 сати (50% дуже од обичног дизел мотора компоненте). Свећица има дизајн против таложења угљеника како би се спречило непотпуно сагоревање биогаса из изазивајући наслаге угљеника и резултирајући неуспехом паљења.

3. Ексклузивни интелигентни систем контроле за фарме свиња

• Опремљен КЦПЛЦ-02 наменским контролером за фарме свиња, подржава: ① Аутоматско прилагођавање биогаса концентрација (аутоматско смањење оптерећења када је концентрација метана нижа од 45% и аутоматски повећање оптерећења када је веће од 75% да би се спречило гашење пламена); ② Повезан је са контролом температуре биогас дигестор (отпадна топлота из генераторског сета има приоритет за изолацију дигестора биогаса, и вентил за отпадну топлоту се аутоматски отвара када температура падне испод 35℃). ③ Даљинско праћење преко мобилног АПП (преглед производње енергије, потрошње биогаса и аларма за квар, погодан за даљинско управљање на фарми свиња менаџери).

4. Дизајн за степенасто коришћење отпадне топлоте

• Усвојите „двоструку петљу поврата отпадне топлоте“: прва петља враћа отпадну топлоту воде у облогу цилиндра мотора са унутрашњим сагоревањем (са температуром од 80-90℃) и снабдева га за грејање у свињцу; Тхе други круг враћа отпадну топлоту из издувних гасова (са температуром од 400-500℃) и загрева циркулишућа вода у дигестору за биогас кроз измењивач топлоте ради одржавања температуре ферментације, постизање енергетског циклуса „производња енергије → грејање → повећана производња биогаса“, стварајући 15% више енергије вредност од обичних јединица.

5. Сигурносни дизајн отпоран на експлозију

Електрични систем јединице има степен отпорности на експлозију Ек дⅡБ Т4 (погодан за запаљиве и експлозивне карактеристике биогаса). Цјевовод за биогас је израђен од нерђајућег челика 304 (отпоран на корозију и отпоран на експлозију). Систем за предтретман је опремљен алармом за цурење биогаса (осетљивост ≤0,1% ВОЛ), који у складу са стандардом "Електрични апарати за експлозивне гасне атмосфере" ГБ 3836.1. Осигурајте сеф рад фарми свиња.

Начин употребе (једноставан радни процес за фарме свиња)

1. Инспекција пре покретања (обавезна дневна)

2. Операција покретања (углавном у аутоматском режиму)

1. Покрените систем за предтретман: Отворите излазни вентил дигестора биогаса, покрените систем за предтретман (вентилатор за одсумпоравање, пумпа за одводњавање) и пустите да ради 5 минута. Након чистоће биогаса (метан концентрација ≥50%) и притисак се стабилизује, отворите вентил који води биогас у јединицу.

2. Покретање јединице: Кликните на „Ауто Старт“ на екрану на додир контролера. Након што се јединица претходно загрева 30 секунди (продужено до 1 минута у окружењу ниске температуре), покрените га. Обратите пажњу на брзину ротације (постепено повећавајте на 1500р/мин), улазни притисак биогаса (0,8-1,2кПа) и напон за производњу енергије (380В±5%). Једном када су параметри стабилизовати, учитати аутоматски (прво оптерећење не прелази 50%). Трчите 10 минута, а затим повећајте до краја оптерећење.

3. Подешавања коришћења отпадне топлоте: Подесите вентил за рекуперацију отпадне топлоте по потреби. Кад свињац захтева грејање, отворите "круг грејања". Када дигестору за биогас треба изолација, отворите „биогасну изолацију коло“. Регулатор аутоматски прати температуру и подешава отвор вентила.

3. Праћење рада (дневно управљање)

• Забележите кључне параметре свака два сата: производњу електричне енергије, потрошњу биогаса, концентрацију метана и температура довода отпадне топлоте (грејање за свињце ≤60℃, изолација за дигесторе биогаса ≤40℃). Када је биогас нађе се да је концентрација нижа од 45%, одмах проверите стање ферментације дигестора биогаса (нпр. као брзина додавања, учесталост мешања).

• Руковање алармом контролера: Ако аларми као што је „низак притисак биогаса“ (проверите излазни вентил биогаса дигестор), „висока температура воде“ (очисти каменац у систему за хлађење) или „квар одсумпоравача“, оптерећење се мора смањити и машина прво угасити. Тек након отклањања квара машина може бити поново покренут.

4. Операција искључивања (на крају сваког дана или у случају квара)

1. Смањење оптерећења и гашење: Прво, постепено истоварите (смањите оптерећење на 0), затворите вентил који повезује биогас у јединицу, оставите систем за предтретман да ради 5 минута (очистите преостали биогас у цевоводу), затим кликните на "Стоп" на контролеру и јединица ће радити без оптерећења 3 до 5 минута пре заустављања.

2. Искључивање система: Искључите систем за предтретман (вентилатор за одсумпоравање, пумпу за одводњавање), затворите излазни вентил дигестора биогаса (када машина није у функцији дуже време), проверите да ли има цурења биогаса или уља цурење из јединице и очистите прашину на површини јединице.

3. Снимање података: Забележите укупну производњу енергије, укупну потрошњу биогаса и трајање рада у току дана као основа за обрачун трошкова и пријаву субвенције.

Безбедност и заштита (кључни прописи за фарме свиња)

1. Безбедност инсталације (Основни захтеви)

• Стандарди за избор локације: Јединица треба да буде инсталирана у смеру низ ветар од дигестора за биогас (најмање 10 метара од дигестора биогаса), далеко од простора за складиштење хране у свињцу и извора отвореног пламена (нпр. као котлови и пећи). Простор за постављање треба да има добру вентилацију (са запремином вентилације по сату од ат најмање 20 пута већи од запремине јединице), а тло треба да не варничи (као што је цемент + антистатичко премазивање).

• Дизајн отпоран на експлозију: Цевоводи за биогас морају да користе цевне спојнице отпорне на експлозију (као што су бакарни вентили да би се спречило варнице од удара), а на сваких 10 метара мора се уградити један вентил за смањење притиска отпоран на експлозију. цевовод. Електрична опрема (као што су осветљење и прекидачи) мора бити отпорна на експлозију. Строго је забрањено да користите алате који нису заштићени од експлозије за рад у близини јединице.

• Конфигурација заштите од пожара: Простор за постављање је опремљен са 2 апарата за гашење пожара сувим прахом од 4 кг (≤5 метара од јединице) и ватрогасни пешчаник (са запремином ≥0,5м³). Знакови упозорења као што су "Нема отвореног пламена" и Постављају се „запаљиви и експлозивни“, а редовно се проверава ефикасност објеката противпожарне заштите.

2. Оперативна безбедност (персоналне норме)

• Сертификовано особље: Оператери морају проћи специјализовану обуку од стране Кецхенг Елецтриц Повер (безбедност биогаса, јединица операције), положе оцену и добију сертификат пре преузимања дужности. Особље без дозволе је строго забрањено функционисање јединица.

• Контраиндикације за рад: Немојте растављати цевовод за биогас или компоненте заштићене од експлозије када је јединица у раду. Немојте пушити нити користити отворени пламен у зони инсталације. Приликом провере цурења биогаса применити воде са сапуном до спојева цеви (детекција отвореног пламена је строго забрањена). Ако се пронађу мехурићи, зауставите машину одмах за руковање.

• Лична заштита: Носите антистатичку радну одећу и ципеле против клизања током рада. Носите маске за прашину и рукавице када су у контакту са средствима за одсумпоравање (да би се избегла иритација коже од сумпоризатора). Додирните ослобађање статичког електрицитета уређај пре уласка у простор за постављање (за ослобађање статичког електрицитета из људског тела).

3. Одржавајте безбедност (редовни преглед)

• Искључивање струје и гаса: Пре одржавања, потребно је искључити напајање јединице (искључити главни прекидач), вентил цевовода за биогас треба затворити, а преостали биогас у цевоводу треба да буде пречишћавање азотом или ваздухом (рад се може обавити само након што се утврди да је концентрација метана ≤0,5% ВОЛ). Треба окачити знак упозорења „У току одржавања, не пали“.

• Одржавање компоненти: Приликом замене одсумпоравача, треба га обављати у добро проветреном окружењу. Стари одсумпоривач треба да буде запечаћен (да би се избегло загађење животне средине). Приликом ремонта унутрашњег сагоревања мотора, строго је забрањено користити алате који могу лако да произведу варнице (као што су челични кључеви; то је препоручује се употреба бакарних кључева).

• Редовна провера: осетљивост аларма за цурење биогаса и перформансе заптивања отпорног на експлозију електрична опрема се прегледа једном месечно. Дебљина зида биогас цевовода се контролише једном а четвртина (за спречавање корозије и перфорације). Свеобухватну процену безбедности спроводи Кецхенг Елецтриц Енергетика једном годишње.

4. Реаговање у ванредним ситуацијама (изненадне ситуације)

• Цурење биогаса: Одмах зауставите машину, затворите резервоар за биогас и вентил за биогас јединице, укључите све вентилациону опрему у зони инсталације, евакуисати особље у правцу ветра и строго забранити прекидач било које електричне опреме (као што су светла, мобилни телефони). Након што концентрација метана падне испод 0,5%, проверите место цурења и поправите га.

• Несрећа у случају пожара: Одмах зауставите машину и прекините довод гаса. За стављање користите апарат за гашење пожара сувим прахом угасити ватру (не користити воду за гашење пожара, јер је биогас лакши од ваздуха и вода га не може покрити). Ат у исто време, позвати 119, евакуисати особље на фарми свиња и свиње у безбедно подручје. Након гашења пожара, истражите узрок пожара (као што је електрични кратки спој или паљење отвореног пламена).

• Искључивање због квара јединице: У случају гашења због прекида биогаса, резервно напајање (као што је дизел генератор) треба одмах активирати како би се обезбедила вентилација и контрола температуре у свињцу. Ако се генераторски сет за биогас за фарму свиња заустави због механичког квара, контактирајте постпродајну службу Кецхенг Елецтриц Повер (400-ккк.кккк). Ми ће одговорити у року од 2 сата и извршити поправку на лицу места у року од 24 сата.
