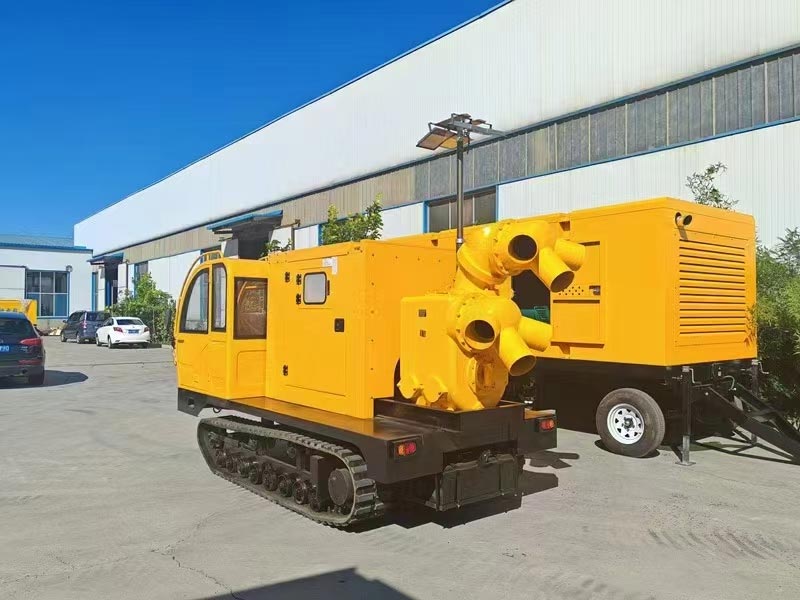

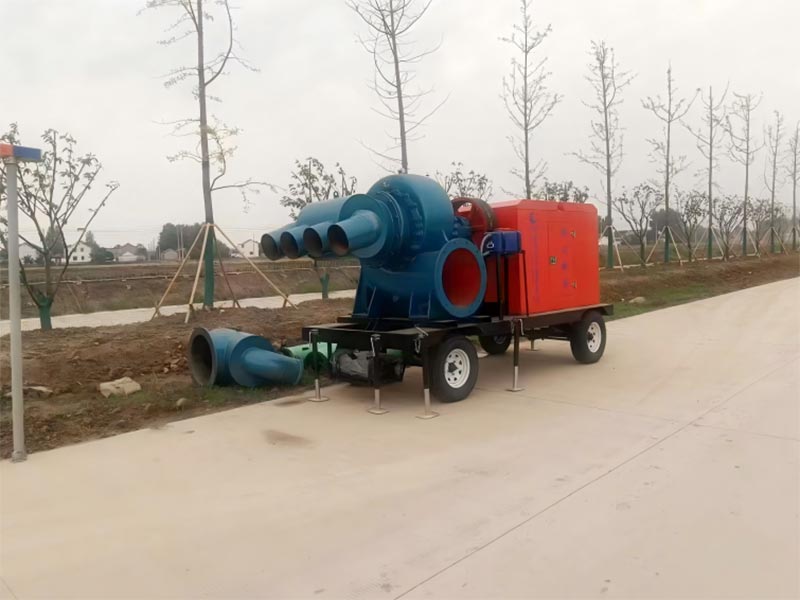

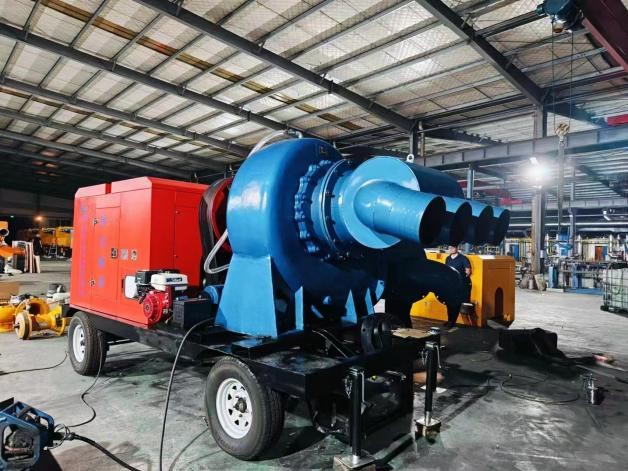

Јединица водене пумпе са погоном на дизел мотор

Јединице водене пумпе са погоном на дизел мотор компаније Цхина Кецхенг нуде зрело решење за јединице водених пумпи које не ослањају се на електричну мрежу. Јединица усваја Иуцхаи, Веицхаи или Цумминс и друге висококвалитетне моторе, са ефикасном водом пумпе и интелигентни контролни системи, који могу аутоматски прилагодити рад према стварним потребама.Производ проток покрива 50 до 1000 кубних метара на сат, а лифт може да достигне 100 метара. Подржава приколицу или фиксну инсталацију и ПРИЛАГОЂА СЕ разним сценаријима као што су наводњавање пољопривреде, одводњавање у ванредним ситуацијама и индустријски промет. Основне компоненте јединице долазе са гаранцијом од две године или 6.000 сати. Структурно је робустан и лак за одржавање, што га чини практичним избором за транспорт течности у областима без електричне мреже или унутра ванредне ситуације.

Сценарији примене (ексклузивна адаптација за пумпне јединице)

1. Сценарији пољопривредног наводњавања и садње

• Применљиви сценарији: наводњавање ратарских усева (пшеница, пиринач), наводњавање економских шумских плодова (воћњаци, чајне баште), и наводњавање кап по кап за водоснабдевање у објектима пољопривреде (пластеници)

• Основна вредност: Нема ослањања на електричне мреже, погодна за удаљена пољопривредна земљишта и планинске воћњаке; Самоусисна пумпа модел има усисну висину од ≥8м (нема потребе да црпи воду унапред), висину од 10-50м (покрива више терасастих поља), и проток од 50-300 м³/х (задовољавање дневних потреба за наводњавањем стотину му пољопривредног земљишта). Диесел снага има дугу издржљивост (8-12 сати рада са пуним горивом), избегава често допуњавање горива и прекидање наводњавање.

2. Сценарији општинске дренаже и контроле поплава

• Применљиви сценарији: хитна дренажа за урбане поплаве (путеви, подземне гараже), општински цевовод багеровање (бунари за кишницу, канализационе цеви), багеровање река (транспорт воде муља)

• Основна вредност: Модел пумпе за отпадну воду има дизајн против зачепљења (пропелер се не заплиће конструкција, способна за транспорт отпадних вода које садрже нечистоће са величином честица ≤50мм), са главом од 15-80м (погодан за одводњавање у подземним гаражама и дубоким темељним јамама). Мобилни дизајн типа приколице (5-50кВ модели опремљени уређајем за вучу) омогућава брз приступ местима заливања воде. Проток је 200-800м³/х (способан да одведе 1.000 квадратних метара акумулиране воде за један сат), а ефикасност реаговања у ванредним ситуацијама је висока.

3. Сценарији спашавања у хитним случајевима и помоћи у катастрофама

• Применљиви сценарији: одводњавање у случају поплава (поплављена села и фабрике), хитно снабдевање водом у суши (вода из резервоара/река до сеоских и градских акумулационих базена), помоћни водовод за заштиту од пожара (допуњавање воде на пожарима у удаљеним подручјима)

• Основна вредност: ИП65 оцена водоотпорности (тело се може привремено потопити у воду дубине 0,5 м), погодно за оштре поплавне средине; Брзо се покреће (≤30 секунди), не захтева сложено отклањање грешака и спасилачко особље може да га користи након једноставне обуке. Неки модели подржавају „паралелни рад са две пумпе“ (као што су две јединице од 50 кВ радећи у тандему да би се удвостручио проток), испуњавајући захтеве за хитно спасавање великих размера.

4. Индустријска циркулација и сценарији хлађења

• Сценарији примене: фабрички систем хлађења (машина алат, циркулација расхладне течности опреме), дренажа рудника (подземна дренажа вода, тип отпоран на експлозију), транспорт флуида хемијских предузећа (пумпа отпорна на корозију до транспорт киселина и алкалија)

• Основна вредност: материјал индустријске пумпе за воду (304 нерђајући челик/пластика од флуора, кисела и алкална корозија отпорност), погодан за хемијске, рудничко оштре медије; Систем преноса има еластичну спојницу (тампон вибрација, продужава животни век лежаја), који може радити непрекидно 24 сата (годишње време рада ≥5000 сати); интелигентни систем управљања подржава везу са ДЦС постројења (аутоматски подешава проток према температура опреме) уштеда енергије и смањење потрошње.5. Водовод за рурална и удаљена подручја

• Сценарији примене: централизовано водоснабдевање у удаљеним селима (преузимање воде са извора воде до акумулација сељана), вода за пиће у пашњацима (пумпање воде из дубоких бунара до места за пиће у сточарство), острвско водоснабдевање (испорука свеже воде после десалинизације)

• Основна вредност: модел самоусисне пумпе без скретања воде, може директно из реке, дубоке бунарске воде; глава: 30-100 метара (прилагођено планинском терену, транспортује воду до високог резервоара); Мала потрошња горива (модел 5кВ потрошња горива при пуном оптерећењу ≤1,5Л/х), дугорочни оперативни трошкови се могу контролисати;Мало тело (5-20кВ модел величина ≤2000×1000×1200мм), погодан за руралну инсталацију на уском месту.

5. Водовод за рурална и удаљена подручја

• Сценарији примене: централизовано водоснабдевање у удаљеним селима (преузимање воде са извора воде до акумулација сељана), вода за пиће у пашњацима (пумпање воде из дубоких бунара до места за пиће у сточарство), острвско водоснабдевање (испорука свеже воде после десалинизације)

• Основна вредност: модел самоусисне пумпе без скретања воде, лименка директно из реке, дубока бунарска вода; глава 30-100м (погодно за планински терен, вода се транспортује до високог резервоара); Мала потрошња горива (пуно оптерећење потрошња горива модела од 5кВ ≤1,5Л/х), и дугорочни трошкови рада који се могу контролисати. Компактне величине (димензије за 5-20кВ модели ≤2000×1000×1200мм), погодан је за уградњу у уским руралним подручјима.

Предности производа (суштинска конкурентност пумпних јединица)

Технички параметри (главни енергетски сегменти пумпних јединица)

Техничке карактеристике (ексклузивни дизајн за пумпне јединице)

1. Технологија прецизног усклађивања снаге пумпе

• Усклађивање мотора: У складу са протоком и захтевима водене пумпе, прилагодите и ускладите снагу дизел мотора (на пример, за пумпу за воду са протоком од 50м³/х и напоном од 20м, одговара 10кВ мотор), да се избегне „велики коњ који вуче мала кола“ или „мали коњ који ништа не вуче“. Мотор усваја технологија турбо пуњења (за моделе изнад 20кВ), која може произвести велики обртни момент при малим брзинама, испуњавајући тешко оптерећење захтеви када се пумпа за воду покрене (почетни обртни момент је ≥ 1,5 пута већи од називног обртног момента).

• Дизајн оптимизације пумпе:

① Самоусисна пумпа: усваја структуру "пропелера са двоструком спиралом + комора за одвајање ваздуха и воде", са време самоусисавања ≤60 секунди и усисни успон од ≥8м. Није потребно ручно пуњење воде.

② Канализациона пумпа: Радно коло има дизајн без заплитања (лопатице су отворене структуре), које може да прође кроз канализацију која садржи влакна и муљ. Његов капацитет против зачепљења је 30% већи од обичне воде пумпе.

③ Пумпа отпорна на корозију: Проточне компоненте су направљене од нерђајућег челика 304 (за уобичајене корозивне сценарија) или флуоропластике (за јаке корозивне сценарије), са опсегом отпорности на киселине и алкалије од пХ 2-12, погодан за оштре индустријске медије.

2. Ојачана преносна и заштитна конструкција

• Систем преноса: еластичне спојнице (за моделе испод 20кВ) или хидрауличне спојнице (за моделе изнад 50кВ) су усвојено да ублажи пренос вибрација између мотора и пумпе за воду, смањи хабање лежајева и ефикасност преноса је ≥95%. Спојница је опремљена спољним заштитним поклопцем (од поцинкованог челична плоча) како би се спречиле повреде од ротирајућих делова и испуњава безбедносне стандарде.

• Заштитни дизајн:

① Заштита тела: модели малих димензија (5-20кВ) имају водоотпорну кутију (ИП54), док средњи/велики модели модели (20-100кВ) користе ИП65 водоотпорну структуру (заптивни прстен је гума отпорна на уље и може се потопити за кратко време).

② Третман против рђе: Оквир каросерије и кућиште пумпе за воду пролазе кроз троструки процес против рђе „прања киселином“ и фосфатирање → цинковање → премазивање прахом“, са тестом отпорности на слани спреј од ≥500 сати, што га чини погодним за пољопривредне просторе на отвореном и општинске влажне средине.

③ Заштита на улазу воде: филтерска мрежа од нерђајућег челика (пречника ≤10 мм) је инсталирана на улазу воде како би се спречило да велике честице нечистоћа уђу у пумпу за воду и да оштете радно коло.

3. Интелигентни контролни систем (искључиво за КЦПЛЦ-04)

• Основне функције:

① Праћење параметара флуида: Приказ у реалном времену брзине протока (преко турбинског мерача протока) и висине (преко притиска сензор). Аутоматски аларм при прекорачењу опсега (као што је указивање на блокаду филтера када је проток превише ниско).

② Сигурносна заштита: Када ради без воде (откривено сензором нивоа течности), машина ће аутоматски се искључује у року од 3 секунде (да заштити механичку заптивку пумпе за воду и спречи суво млевење оштећење). Када мотор има високу температуру воде и низак притисак уља, аутоматски ће смањити оптерећење и затворити.

③ Даљинско управљање: Подржава 4Г/ВиФи умрежавање. Корисници могу да виде радне параметре (проток, потрошња горива, кварова) преко апликације "Кецхенг Елецтриц Повер" и даљински стартовати и заустављати (погодно за ненадзирану сеоску воду сценарији снабдевања).

④ Адаптивна регулација: Према подешеној брзини протока/циљној глави, аутоматски подешава брзину мотора (за на пример, када је потребно смањити проток, аутоматски се успорава ради уштеде горива).

4. Мобилни и згодан дизајн за примену

• Мобилност: Модели од 5-50кВ могу бити опционо опремљени дизајном приколице (са куком за вучу, потпорним ногама, и кочиони систем), са максималном брзином вожње од ≤60км/х. Могу се вући камионима или лаким камионима за брзо премештање (као што је трансфер пољопривредног наводњавања у земљиште, општинска дренажа на локацију). Велики модели (50-100кВ) могу бити опционо опремљени фиксном базом (са рупама за сидрене вијке), погодним за дуготрајне индустријска инсталација.

• Брзо постављање: Улаз и излаз воде су опремљени брзим спојницама (ДН50-ДН200, погодно за воду цеви различитих пречника), а прикључак водоводне цеви се може завршити у року од 10 минута. Без комплекса потребна је инсталација. По доласку на локацију, само долијте гориво и проверите моторно уље, и може се покренути и оперисан. Погодан је за сценарије спашавања у хитним случајевима.

5. Уштеда горива и оптимизација домета

• Контрола потрошње горива: Мотор користи технологију убризгавања горива преко цоммон раил високог притиска (убризгавање притисак ≥1600бара), обезбеђујући потпуно сагоревање. Стопа потрошње горива при пуном оптерећењу је само 250г/(кВ·х), штеди 10% више горива од обичних јединица дизел водене пумпе. Када је под делимичним оптерећењем (30%-50%), потрошња горива је додатно смањена (на пример, за модел од 10кВ, потрошња горива при пола оптерећења је ≤1,2Л/х).

• Дизајн животног века батерије: Опремљен са резервоаром за гориво капацитета 50-500Л (50Л за моделе од 5кВ и 500Л за моделе од 100кВ), може радити непрекидно при пуном оптерећењу 8-20 сати. Подржава екстерне резервоаре за гориво великог капацитета (повезани преко брзе спојнице) за постизање неограничене издржљивости (погодно за 24-часовни непрекидни рад у индустријским поставкама).

Начин употребе (ексклузивни рад за пумпне јединице)

1. Инспекција пре покретања (са фокусом на флуид и систем напајања)

2. Операција покретања (подељено на ручни/аутоматски режим)

(1) Ручни режим (Конвенционални сценарији

1. Припрема: отворите вентил за гориво, пребаците контролер у "ручни" режим и потврдите да је излазни вентил отворен (да би се избегао превелики притисак пумпе);

2. Покрените мотор: притисните дугме „прегреј“ (претходно загрејте окружење ниске температуре 30-60 секунди), и затим притисните дугме "Старт". Након што се мотор покрене, посматрајте тахометар (постепено се повећавајте на 1500 о/мин) и мерач притиска уља (≥0,3МПа);

3. Покрените пумпу за воду: након што је мотор стабилан, полако отворите улазни вентил (самоусисна пумпа није потребна овај корак), посматрајте приказ протока/главе контролера (постепено достићи задату вредност), ако је проток пренизак, проверите да ли је улазни филтер блокиран;

4. Подешавање оптерећења: Подесите брзину мотора према захтеву (преко дугмета „убрзавање/успоравање“ на контролер) све док проток/глава не испуни захтеве употребе (као што је 50м³/х за пољопривредно наводњавање, подесите брзину до одговарајуће вредности).

(2) Аутоматски режим (сценарио без надзора)

1. Подешавање параметара: подесите циљни проток/главу на контролеру (као што је проток сеоског водовода 100м³/х), безводни заштитни праг (као што је ниво течности нижи од 0,5м аутоматског искључивања);

2. Прекидач режима: пребаците контролер у "аутоматски" режим, а систем аутоматски прати ниво течности (улаз) и проток/глава;

3. Аутоматски рад: када ниво течности достигне стандард, мотор се аутоматски покреће, улаз вентил се отвара, а брзина се подешава према циљним параметрима; Када је ниво течности пренизак или параметар премашује ограничење, машина ће се аутоматски зауставити и дати аларм (АПП пусх обавештење).

3. Надзор рада (са фокусом на параметре течности и снаге)

• Праћење у реалном времену: снимајте једном сваких 30 минута: проток (било да је унутар подешеног опсега ±10%), глава (без абнормалних флуктуације), температура воде у мотору (≤95℃), притисак уља (≥0,2МПа), ниво лож уља (избегните недостатак уља схутдовн);

• Обрада изузетака:

① Пад протока: зауставите се да бисте проверили филтер за воду (нечистоће за чишћење), цурење усисне цеви (самоусисна пумпа);

② Прекомерна глава: Проверите да ли је излазна цев блокирана и да ли је излазни вентил потпуно отворен.

③ ненормалан звук пумпе за воду: зауставите се да проверите да ли је радно коло заглављено (да ли има страног тела), да ли је лежај истрошен (замените лежај);• Искључивање у случају нужде: Када се огласи аларм „висока вода у мотору температура“, „низак притисак уља“ и „нема рада воде“, контролер ће се аутоматски искључити и поново покрените након решавања проблема.

4. Операција искључивања (да бисте избегли водени чекић и оштећење компоненти)

1. Подешавање пражњења: прво смањите брзину мотора (проток на 0), а затим затворите вентил за довод воде (да избегавајте повратни ток воде);

2. Затворите пумпу за воду: притисните дугме "стоп" на контролеру, а након што се мотор заустави, затворите воду излазни вентил (како би се спречило да се цев за воду поврати и оштети пумпу за воду);

3. Чишћење цевовода: ако се транспортује канализација која садржи нечистоће (као што је комунална дренажа), отворите пумпу дренажни отвор након гашења ради испуштања заосталих отпадних вода и нечистоћа (избегавати корозију радног кола);

4. Безбедан завршетак: затворите вентил за гориво (дуготрајно гашење), очистите прашину са тела, нечистоће филтера, снимите радни подаци (брзина протока, потрошња горива, време рада).

Безбедност и заштита (ексклузивне спецификације за пумпне јединице)

1. Безбедност инсталације (погодно за сценарије транспорта течности)

• Избор локације и изглед:

① Место инсталације треба да буде удаљено од отвореног пламена (≥10 метара), запаљивих и експлозивних предмета (≥15 метара), а довод воде треба да буде близу извора воде (скратите дужину цеви за довод воде на смањити отпор).

② За вањску инсталацију, треба изградити заклон од кише (ИП54 модел) како би се спријечила директна ерозија јаком кишом. хитно спасавање, избегавајте урањање јединице у воду дубље од нивоа заштите (ИП65 модел ≤0,5м);

③ Распоред цеви: улазна цев треба да буде што краћа и равна (смањите окретање и избегавајте цурење ваздуха), а излазна цев треба да буде уграђена са неповратним вентилом (како би се спречило повратно струјање воде након гашења).

• Електрична сигурност:

① Отпор уземљења јединице ≤4Ω (уземљење од поцинкованог равног челика, дубина ≥2 метра), терминал за електрично ожичење са водоотпорни поклопац (да би се избегао кратки спој воде);

② Електричне компоненте као што су контролери и сензори треба да избегавају директан контакт са водом (осим ИП65 модела) и треба користити водоотпорне каблове (РВВИ каблове).

③ Модел отпоран на експлозију (за рударство) мора бити у складу са стандардом ГБ 3836.1. Електричне компоненте морају бити Ек дⅡБ Т4 разреда како би се спречило запаљење варница запаљивих и експлозивних гасова.

• Механичка сигурност:

① Ротирајући делови (спојница, вентилатор) треба да буду опремљени заштитним поклопцем (чврсто причвршћен, без лабављења), и забрањено је растављање током рада;

② Брзе спојнице на улазу и излазу воде морају бити закључане (како би се спречило да падну када притисак је превисок и повређује људе прскањем воде).

③ Оператери морају да носе ципеле против клизања и водоотпорне рукавице (да би избегли контакт са канализацијом и клизање), и да буду пазите да се не повредите приликом померања водоводних цеви.

2. Безбедност у раду (Избегавање ризика од течности и механичких утицаја)

• Захтјеви за особље:

① Оператери морају да прођу специјализовану обуку из Кеченга, да буду упознати са структуром пумпне јединице (нпр. самоусисна пумпа за црпљење воде и канализациона пумпа против зачепљења) и прођу процену пре него што их започну постова.

② Нелиценцираном особљу и онима који су пили алкохол забрањено је да раде. Забрањено је и деци да се приближи јединицама које теку.

③У хитним спасилачким операцијама потребно је да две особе сарађују (једна особа делује, а друга посматра околно окружење ради спречавања незгода).

• Оперативне контраиндикације:

① Строго је забрањено да пумпа за воду ради без воде (чак и у кратком временском периоду, оштетити механичку заптивку и изазвати цурење).

② Строго је забрањено растављати улазне/излазне цеви за воду током рада (превелики притисак може проузроковати повреду прскањем воде).

③ Забрањено је транспортовати медије који прелазе опсег погодан за пумпу за воду (на пример, ако обична пумпа за воду преноси киселе или алкалне растворе, мора се користити модел отпоран на корозију).

④ Операција преоптерећења је строго забрањена (са протоком/напором који прелази номиналну вредност за 120% да би се спречило оштећење мотора и пумпе за воду услед преоптерећења).

• Реаговање у хитним случајевима:

① Пукнуће водене цеви: одмах зауставите машину, затворите улазни/излазни вентил, замените водоводну цев/конектор, избегавати расипање водних ресурса;

② Цурење пумпе за воду: зауставите се да бисте проверили механички заптивач (треба заменити хабање), заптивни прстен шкољке (потребно је старење треба заменити), немојте радити са цурењем;

③ Несрећа са пожаром: одмах зауставите машину, затворите вентил за гориво, угасите ватру ватром сувог праха апарат за гашење (нема воде за гашење пожара горива), и евакуисати околне људе.

3. Одржавајте безбедност (заштитите основне компоненте пумпе)

• Припреме пре одржавања:

① Искључите напајање агрегата (искључите прекидач контролера), затворите вентил за гориво и окачите знак упозорења који гласи "У току одржавања, не покрени".;

② Испразните преосталу течност у пумпи (отворите дренажни отвор), ако је за транспорт корозивних медија потребно користити вода за прање унутрашњости пумпе (да би се избегла резидуална корозија);

③ Припремите алате за одржавање (водоотпорни кључ, заптивку, уље за подмазивање), заштитну опрему (водоотпорне рукавице, наочаре).

• Спецификације операција одржавања:

① Одржавање пумпе:

◦ Чишћење радног кола: уклоните кућиште пумпе, очистите нечистоће са радног кола (користите меку четку да бисте избегли гребање сечиво), проверите истрошеност радног кола (треба заменити хабање веће од 1 мм);

◦ Замена механичке заптивке: Уклоните старе заптивке, нанесите водоотпорну заптивку и инсталирајте нове заптивке (уверите се да одговарају и не цурење);

◦ Подмазивање лежајева: напуните литијумском машћу (модел 3#), количина уља је 1/2-2/3 шупљине лежаја (до избегавајте прекомерну топлоту);

② Одржавање мотора: Замените моторно уље, филтер за уље и филтер за ваздух у складу са конвенционалним процедуре за дизел моторе, и проверите затегнутост каиша (деформација притиска ≤15мм).

③ Електрично одржавање: Очистите прашину на контролеру и сензорима (користећи компримовани ваздух), проверите терминал блокови (да нема лабавости или оксидације, оксидација песка брусним папиром) и тестирајте заштиту од воде и квар функције аларма.

• Професионално одржавање

① Калибрација перформанси пумпе (једном сваких 6 месеци): Инжењери након продаје из Кецхенга тестирају брзину протока/напон, подесите зазор радног кола и брзину мотора како бисте осигурали усклађеност.

② Провера проточних компоненти пумпи отпорних на корозију (једном свака три месеца) : Проверите да ли корозија или пукотине на компонентама од нерђајућег челика/флуоропластике и благовремено замените оштећене делове начин.

Табела циклуса одржавања (искључиво за пумпне јединице)
