Дизел генератор за тешке услове рада

Кецхенг дизел агрегати за тешке услове рада произведени у Кини могу пружити поуздана решења за напајање високог оптерећења сценарија као што су рудници, велике индустрије или центри података. Ова серија јединица усваја тешке моторе из Иуцхаија, Веицхаи, Цумминс и други брендови као језгро снаге, у комбинацији са ефикасним генераторима и интелигентним системима управљања. Они могу да издрже ударе великог оптерећења и подржавају паралелни рад са више јединица, прилагођавајући се континуираном раду испод тешки услови рада. Производ подржава прилагођену снагу у распону од 300 до 2000 киловата и може да обезбеди специјалне конфигурације као што су високонапонски излаз, дизајн отпоран на експлозију или интеграција у контејнерима за испуњавање специфични технички захтеви различитих локација. Јединица је усклађена са релевантним националним стандардима и својом језгром компоненте нуде гаранцију квалитета до две године. То је поуздан избор за велике пројекте сигурно, стабилно и ефикасно напајање.

Сценарији примене (ексклузивна адаптација за тешке јединице)

1. Сценарији индустријске производње великих размера

• Применљиви сценарији: произвођачи аутомобилских возила (производне линије за штанцање, роботи за заваривање), металуршки постројења (вентилатори високих пећи за производњу челика, опрема за ваљање челика), хемијски индустријски паркови (велика реакција посуде, циркулационе пумпе за воду)

• Основна вредност: Издржати 3 пута већу од називне стартне струје (компатибилно са моторном опремом за тешке услове рада), спречавајући јединица од изласка; Подржава 24-часовни континуирани рад при пуном оптерећењу (годишње време рада ≥ 8.000 сати), обезбеђивање да се индустријске производне линије не прекидају. Може се повезати са фабричким ДЦС системом на постићи „подешавање оптерећења по потреби“ и смањити губитак енергије.

2. Сценарији рударства и развоја ресурса

• Применљиви сценарији: површински копови (рудничке дробилице, системи за пуњење рударских камиона), подземни рудници угља (вентилатори, дренажне пумпе, потребан тип отпоран на експлозију), рудници обојених метала (опрема за прераду минерала, пећи за топљење)

• Основна вредност: Усвајање дизајна отпорног на експлозију (Ек дⅡБ Т4), погодног за запаљива и експлозивна окружења у мине; Тело је направљено од манганског челика високе чврстоће (отпоран на ударце и корозију), способан да издржавајући тешке услове рада рудничке прашине и вибрација. Подржава пребацивање са два горива између лож уља и тешка нафта (опционо), смањујући трошкове транспорта горива у удаљеним рудницима.

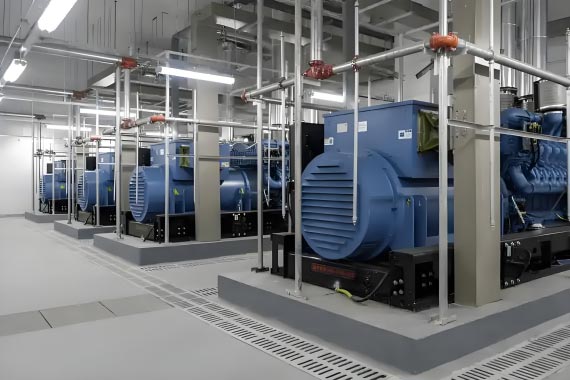

3. Велики центри података и енергетске базе

• Применљиви сценарији: Супер велики центри података (резервна снага за кластере сервера, захтевају 10кВ високонапонски излаз), фотонапонске/ветроелектране (резервна снага за складиштење енергије, надокнађивање повремене производње енергије празнине), гасне електране (помоћне јединице за бријање)

• Основна вредност: Модел излаза високог напона (6кВ/10кВ) је компатибилан са високонапонским системом дистрибуције електричне енергије центара података, смањујући губитке у смањењу. Висок квалитет енергије (стопа изобличења напона ≤2%, стабилност фреквенције ≤±0.1Хз), заштита прецизне серверске опреме; Подржава паралелно повезивање више јединица (као што је пет 400кВ јединице које раде у тандему) како би се испунили захтеви за проширење центара података.

4. Инфраструктурна и транспортна чворишта великих размера

• Применљиви сценарији: подручја сервисирања аутопута (велике гомиле пуњења, системи грејања), лучки терминали (контејнери дизалице, опрема за утовар и истовар), железничка чворишта (хитно напајање и сигнални системи за велике брзине железничке станице), прекоморски мостови (осветљење мостова, системи за надзор)

• Основна вредност: Отпоран на „често стартовање и заустављање + променљиво оптерећење“ (као што је повремени рад кранова на кеју), брзина одзива јединице је ≤1 секунда; Усваја интеграцију у контејнерима (укључујући звучну изолацију, топлоту дисипација и резервоар за гориво), који је погодан за брзо распоређивање на инфраструктурним локацијама. Подржава рад у тешка окружења (-30℃ до 50℃), обезбеђујући напајање за удаљене инфраструктурне пројекте.

5. Општински и јавни сценарији ванредних ситуација

• Применљиви сценарији: урбано хитно спасавање (привремено снабдевање струјом након великих катастрофа, као што су земљотреси и поплаве), градска постројења за пречишћавање отпадних вода (велики резервоари за аерацију, опрема за третман муља), велики спортски објекти (главно и резервно напајање за догађаје, који захтевају високу поузданост)

• Основна вредност: резервоар за гориво великог капацитета (1000-5000Л) + интерфејс екстерног извора горива, подржава континуирано рад 72 сата (нема потребе за честим допунама горива у хитним случајевима); Могућност брзог постављања (контејнерски модели се могу ставити у употребу у року од 6 сати од доласка); Веза са општинском платформом за хитне случајеве до даљински надгледају статус јединица и повећавају ефикасност реаговања у ванредним ситуацијама.

Предности производа (основна конкурентност у тешким сценаријима)

Технички параметри (модели за тешке услове рада 300-2000кВ подподела)

Техничке карактеристике (прилагођени дизајн за јединице за тешке услове рада)

1. Побољшани систем напајања

• Оптимизација мотора: Изаберите моторе за тешке услове рада од Иуцхаи ИЦ6К (300-800кВ), Веицхаи ВП15 (800-1500кВ) и Цумминс КСК60 (1500-2000кВ) и усвојити: ① Ојачане клипове (легура отпорна на хабање + хромирани слој, продужавајући радни век за 50%); ② Систем за међухлађење са турбо пуњењем (температура усисног ваздуха смањена за 40℃, запремина усисног ваздуха повећан за 30%); ③ Цоммон раил убризгавање под високим притиском (са притиском од 2000 бара, потпунијим сагоревањем и 5% смањење потрошње горива) је погодан за захтеве "велике снаге и великог оптерећења" јединица за тешке услове рада.

• Технологија генератора: Усвојен је синхрони генератор без четкица (високонапонски модел је опремљен изолација цеви од епоксидне стаклене тканине, степен отпорности на температуру Х), стопа регулације напона ≤±0,5%, кратак спој издржати време ≥2 секунде (да би се избегло оштећење од кратког споја под великим оптерећењем). Високонапонски модели (6кВ/10кВ) су опремљен високонапонским разводним ормарићима (укључујући вакуумске прекидаче и релејну заштиту), који су у складу са са стандардом ГБ/Т 13540 и директно су компатибилни са индустријским високонапонским системима за дистрибуцију електричне енергије.

2. Тешка конструкција је прилагођена окружењу

• Тело високе чврстоће: Оквир каросерије је заварен од 16Мн манганског челика (затезна чврстоћа ≥510МПа), а површина је попрскан цинком + антикорозивном бојом (против рђе ≥10), која може издржати ударе, вибрације и корозија у рударским и инфраструктурним сценаријима. Све електричне компоненте модела отпорног на експлозију прихватају степен отпорности на експлозију Ек дⅡБ Т4. Цев за биогас је направљен од нерђајућег челика 304 (дебљина зида ≥3мм), погодан за запаљива и експлозивна окружења.

• Екстремно прилагођавање околини: Оптимизован систем хлађења (двоструко циркулацијско водено хлађење + принудно ваздушно хлађење), способан за рад при пуном оптерећењу на високим температурама до 50℃ (независно одвођење топлоте расхладног торња); Може се покренути на ниској температури од -30 ℃ (опремљен системом "три предгревања" предгрејача уља, расхладне течности предгрејач и грејач горива). Дизајн отпоран на прашину (филтер за ваздух усваја тростепену филтрацију: груба филтрација + фина филтрација + високоефикасна филтрација, са прецизношћу филтрације од 1μм), погодна за рад са високом прашином услови у рудницима.

3. Интелигентни контролни систем за тешке услове рада

• КЦПЛЦ-05 Наменски контролер:

① Паралелна контрола са више јединица: Подржава паралелни рад 8 јединица, са одступањем балансирања оптерећења од ≤5% (за на пример, када је укупно оптерећење 5 400кВ јединица 2000кВ, одступање оптерећења једне јединице је ≤10кВ), што је погодан за потребе велике индустријске експанзије.

② Заштита од преоптерећења: Када се детектује да је оптерећење ≥110% називне снаге, аутоматски ће смањити оптерећење (да би се спречило оштећење од преоптерећења). Када је изненадна промена оптерећења ≥30%, брзо подесите довод горива (одзив време ≤0,5 секунди) да бисте избегли флуктуације брзине.

③ Индустријско повезивање: Подржава Модбус/РБУС протоколе, може се повезати са фабричким ДЦС системима и општинским платформе за хитне случајеве за постизање „даљинског покретања и заустављања, праћења параметара и притискања грешке“, погодне за сценарији без надзора.

• Платформа за даљинско управљање и одржавање: кроз „Кецхенг Елецтриц Хеави-Дути рад и одржавање Платформа“, постиже се следеће: ① Праћење у реалном времену (преко 30 параметара као што су напон, струја, гориво потрошња, температура воде итд.); ② Дијагноза кварова (аутоматски идентификујте преко 200 типова кварова као нпр „висока температура воде“ и „низак притисак уља“, и потисна решења); ③ Подсетници за рад и одржавање (аутоматски гурају обавештења о одржавању на основу радних сати), смањујући потешкоће у раду и одржавање за тешке јединице.

4. Дуг век трајања батерије и сигурносни дизајн

• Гориво и домет: Опремљен резервоаром за гориво великог капацитета од 1000-5000Л (направљен од нерђајућег челика 304, антикорозивни), подржава рад при пуном оптерећењу 48-72 сата. Прилагодљиви систем горива за тешка уља (компатибилан са тешким уљем вискозитета ≤180цСт), опремљеним модулима за грејање, филтрирање и транспорт тешких уља, за смањење трошкови горива у удаљеним индустријским сценаријима; Спољашњи интерфејс извора уља (прирубница ДН50), носећи прикључак са велики резервоари за складиштење нафте за постизање неограничене издржљивости.

• Сигурносна заштита: Опремљен са 8 слојева заштите укључујући „преоптерећење, кратки спој, пренапон, поднапон, висока температура воде, низак притисак уља, превелика брзина и цурење гаса (модел отпоран на експлозију)", машина ће се одмах искључити и огласити аларм када било који параметар премаши стандард. Висок напон модел је опремљен са "заштитом против острвљавања, заштитом од прекомерне струје и заштитом од уземљења", која испуњава безбедносни стандарди за дистрибуцију високог напона. Систем за гориво је опремљен вентилом за затварање у нужди (који аутоматски се затвара у случају пожара) и повезан је са алармом за дим.

5. Погодно постављање и одржавање

• Интегрисани дизајн: велики модели и модели за тешке услове рада прихватају интеграцију у контејнерима (димензије су у складу са путним транспортним стандардима и може се транспортовати камионима с равним платформама), са интегрисаним агрегатима, резервоарима за гориво, системи за хлађење, и контролни системи изнутра. Након доласка, могу се ставити у употребу једноставним повезивањем каблова и цеви за гориво (време активирања ≤6 сати). Подржава "модуларни дизајн" (мотор, генератор и контролни систем могу бити одвојено растављени), што олакшава одржавање и замену тешких компоненти.

• Оптимизација одржавања: Велики капацитет уља (за моделе капацитета 300-800кВ, капацитет уља је 50-100Л, а циклус замене уља је 1000 сати, што је 20% дуже него код обичних јединица за тешке услове рада). Тхе рањиви делови (филтери, каишеви) усвајају стандардизовани дизајн (компатибилан са оригиналним фабрикама Веицхаи и Цумминс), и могу се купити локално. Труп је резервисан са простором за одржавање (ширина ≥1,5 метара) до олакшати рад великих алата за одржавање.

Начин употребе (стандардни рад за јединице за тешке услове рада)

1. Инспекција пре покретања (спроведена од стране професионалног особља за рад и одржавање, завршена у року од 30 минута)

2. Операција покретања (доступно у нисконапонским и високонапонским моделима, који захтевају сарадњу између две особе)

(1) Модел ниског напона (380В/660В)

1. Покретање предгревања: Пребаците контролер на „ручни“ режим и покрените систем „три предгревања“ (моторно уље предгревање, предгревање расхладне течности, предгревање горива). Загревајте у окружењу ниске температуре 30 до 60 минута (температура моторног уља ≥20℃).

2. Покрените јединицу: Притисните дугме "Старт", посматрајте брзину ротације (постепено повећавајте на 1500р/мин), уље притисак (≥0,3МПа) и температура воде (постепено повећање на 70℃). Након стабилизације параметара (око 5 до 10 минута), затворите излазни прекидач генератора.

3. Процес утовара: Учитавање у фазама према „приоритету индустријског оптерећења“ (прва основна опрема као нпр. дробилице/реактори, затим помоћна опрема). Почетно оптерећење не би требало да прелази 50% називне снаге. После трчање 30 минута, постепено повећавајте до пуног оптерећења (једнократно оптерећење не би требало да прелази 20%).

(2) Модели високог напона (6кВ/10кВ)

1. Високонапонска припрема: Особље за одржавање А проверава високонапонски разводни ормар (потврђујући да "прекидач за уземљење" је искључен и "прекидач" је отворен), а особље за одржавање Б покреће предгревање на крају контролера.

2. Покретање јединице: Пратите исти процес покретања као и за нисконапонске моделе. Након што су параметри стабилни, особље за одржавање А ради на високонапонском разводном ормару: затворити "растављач" → затворити "коло прекидач“ → посматрајте високонапонски волтметар (6кВ±5%/10кВ±5%).

3. Операција мрежног повезивања (ако је потребно): Преко дугмета „Прикључак на мрежу“ на контролеру, фаза и фреквенција мрежног напајања се аутоматски детектују. Када је разлика фаза ≤5°, мрежна веза је аутоматски се спроводи. Након прикључка на мрежу, оптерећење се постепено оптерећује (стопа оптерећења ≤80%).

3. Праћење рада (24-часовни непрекидни надзор)

• Праћење у реалном времену: Снимите кључне параметре једном на сат: напон (380В±5%/6кВ±5%), струја (≤ називне струје), фреквенција (50Хз±0.1Хз), температура воде (≤95℃), притисак уља (≥0.2МПа), стопа потрошње горива (одступање ≤5% од вредност дизајна);

• Даљински надзор: Проверите статус јединице кроз „Кецхенг Хеави Дути Оператион анд Маинтенанце Платформа", подесите аларме прага параметара (као што је аларм када температура воде ≥98℃), одмах смањите оптерећење и искључите када се појави аларм и решите проблем.

• Управљање оптерећењем: Када индустријска оптерећења у великој мери варирају (као што је током повременог рада рудних дробилица), доделити наменско особље да буде на дужности како би се спречила изненадна повећања или смањења оптерећења (једнократна промена оптерећења ≤30%), и ручно смањити оптерећење ако је потребно.

4. Операција искључивања (подељена на нормално искључивање/искључивање у нужди)

(1) Нормално искључивање

1. Хијерархијско растерећење: Прво искључите помоћну опрему → затим искључите основну опрему → Оптерећење пада на 0;

2. Модел ниског напона: Искључите излазни прекидач генератора → Пустите мотор у празном ходу 5-10 минута (да охладите мотор) → Притисните дугме „Стоп“.

3. Високонапонски модели: Особље за одржавање А отвара „прекидач” → отвара „растављач” → затвара „прекидач за уземљење“ у високонапонском разводном ормару, док особље за одржавање Б зауставља машину на крај контролера.

4. Сигурносно затварање: Затворите вентил за гориво (за дуготрајно гашење), искључите напајање контролера, проверите да ли има цурења или оштећења компоненти у јединици и забележите податке о раду.

(2) Искључивање у случају нужде (у случају грешке или опасности)

1. Одмах притисните дугме "Хитно заустављање" на јединици (прекините довод горива и искључите излаз прекидач);

2. За високонапонске моделе потребно је истовремено отворити „прекидач” и затворити „уземљење прекидач“ у високонапонском разводном ормару.

3. Решите проблеме (као што је висока температура воде → Проверите систем хлађења, цурење гаса → покрените издув). Само поново покрените након отклањања кварова.

Безбедност и заштита (контрола високог ризика јединица тешких машина)

1. Безбедност инсталације (у складу са стандардима индустријске безбедности)

• Избор локације и изглед:

① Подручје инсталације треба да буде удаљено од извора отвореног пламена (≥20 метара) и густо насељених подручја (≥50 метара). Носивост тла треба да буде ≥ 1,5 пута већа од тежине јединице (на пример, за 20.000 кг јединица, требало би да буде ≥ 30.000 кг /㎡, са армиранобетонском подлогом и дебљином од ≥500 мм).

② Инсталација високонапонских модела мора бити у складу са ГБ 50060 „Кодекс за пројектовање високонапонских 3-110кВ Инсталације разводних уређаја“. Удаљеност између високонапонског разводног ормара и јединице не би требало да буде мања од 2 метра. Треба поставити сигурносну ограду (висине не мање од 1,2 метра) и „Опасност од високог напона“ знак треба окачити.

③ Простор за уградњу модела отпорних на експлозију треба да има добру вентилацију (са запремином вентилације по сату од не мање од 30 пута већи од запремине јединице), и бити опремљен алармом за цурење гаса (са осетљивошћу од више од 0,1% ВОЛ), који треба да буде повезан са издувним системом.

• Електрична сигурност:

① Отпор уземљења нисконапонског модела је ≤4Ω (помоћу поцинкованог равног челика, дубина електроде за уземљење ≥2,5 метара, количина ≥2 комада). Отпор уземљења високонапонских модела је ≤10Ω (независно уземљење мреже, са растојањем ≥5 метара од нисконапонске мреже за уземљење).

② Високонапонске каблове треба полагати у кабловске ровове (са песком и циглама) или кроз поцинковане челичне цеви до спречити механичка оштећења. Површина попречног пресека кабла треба да се усклади (на пример, за 1000кВ/10кВ модела, потребан је бакарни кабл од ≥70 мм²).

③ Опремљен је системом за заштиту од грома (одводник грома, громобран) за прилагођавање честа појава муње у отвореним коповима и сценаријима изградње инфраструктуре.

• Конфигурација противпожарне заштите:

① Простор за уградњу је опремљен са 4 АБЦ апарата за гашење пожара сувим прахом од 8 кг (не више од 5 метара од јединица), 1 ватрогасни пјешчаник (са запремином не мањом од 2 кубна метра) и 1 ватрогасно цријево (дужине не мање од од 20 метара).

② Резервоар за гориво је независно постављен (најмање 10 метара удаљен од јединице), опремљен базеном против цурења (положен ХДПЕ мембраном против продирања), и опремљен мерачем нивоа течности и вентилом за затварање у случају нужде.

③ Израдити план за реаговање у ванредним ситуацијама и организовати ватрогасну вежбу једном у кварталу (уз учешће оперативно и одржавање особља за савладавање поступака гашења пожара и евакуације).

2. Безбедност у раду (на дужности је стручно особље са сертификатима)

• Захтеви за особље:

① Оператери морају да имају „Сертификат електричара високог напона“ и „Сертификат оператера специјалне опреме“ (ексклузивно за јединице за тешке услове) и положите специјализовану обуку (16 сати) процену коју је обезбедио Кецхенг Електрична енергија пре преузимања њихових функција.

② Строго је забрањено особљу без дозволе или онима који су пили алкохол да управљају јединицом. Рад на високом напону захтева сарадњу две особе (једна особа управља, а друга надгледа). Пре операције, уверите се да је "Операциона карта" исправна.

③ Када радите, носите високонапонску изолациону одећу, изолационе ципеле и изолационе рукавице (са отпорним напонски ниво ≥10кВ), и користите изолационе алате (који су прошли тест отпорности на напон).

• Оперативне контраиндикације:

① Када је јединица у раду, строго је забрањено отварати високонапонске разводне ормаре, растављати компоненте отпорне на експлозију или додиривање делова на високој температури (као што су издувне цеви, са температуром од ≥500℃, што може изазвати опекотине).

② За високонапонске моделе, повезивање и искључење мреже морају се строго извршити у складу са „Операциона карта”. Строго је забрањено повлачење растављача под оптерећењем (да би се избегле опекотине од лука).

③ Када сипате гориво или додајете расхладну течност, машина се мора искључити. Пре тога сачекајте док се јединица не охлади на ≤40℃ чинећи тако. Строго је забрањено користити пластичне канте за допуњавање горива (да би се избегло паљење од статичког електрицитета). За Код модела отпорних на експлозију, строго је забрањено заменити одсумпоравач и филтер током рада.

• Реаговање у хитним случајевима:

① Пропуштање високог напона: Одмах притисните дугме „Хитно заустављање“ → Носите изолациону опрему → Користите изолациони штап за искључивање високонапонског прекидача → Лоцирајте место цурења (као што је оштећење кабла), и након поправите, користите мегоомметар за мерење отпора изолације. Тек након што је квалификована машина може бити поново покренут.

② Цурење горива: Искључите машину → Затворите вентил за гориво → Покрените издувни систем (модел отпоран на експлозију) → Очистите исцурело гориво памуком који упија уље и песком за гашење пожара → Проверите место цурења (ако је прирубница заптивка је оштећена, замените је) и покрените машину тек након што потврдите да нема цурења.

③ Несрећа у случају пожара: Искључите машину → Користите апарате за гашење сувим прахом да угасите ватру (не користите воду за угасите пожаре горива) → Позовите 119→ Евакуишите људе у околини → Активирајте план реаговања у хитним случајевима (као што је прекид напајања у околини и изолација запаљивих материјала).

3. Одржавајте сигурност (изводи професионални тим)

• Припреме пре одржавања:

① Искључите главно напајање јединице (и нисконапонски и високонапонски прекидачи су отворени), затворите гориво вентила, и окачити знак упозорења који гласи „У току одржавања, не стартовати“.

② Код високонапонских модела, „прекидач за уземљење“ мора бити затворен. Након потврде да нема струје са детектор напона, може се извршити одржавање.

③ Припремите алате за одржавање (изолационе кључеве, инструменте за тестирање високог напона, батеријске лампе отпорне на експлозију), резервни делови (оригинални Кецхенг филтери, заптивке), и заштитна опрема (изолационе рукавице, заштитне наочаре).

• Спецификације операција одржавања:

①Када се мења моторно уље, то треба да се уради након што се јединица охлади (≤40℃). Искоришћено уље треба да буде рециклирати у наменском контејнеру (предат квалификованој институцији на прераду, у складу са животном средином захтеви заштите).

②Приликом одржавања високонапонских разводних ормара, напајање вишег нивоа треба искључити. Користите 2500В мегоомметар да тестирате отпор изолације (≥100МΩ) и очистите контакте (исполирајте их финим брусним папиром и нанети проводну пасту).

③Када одржавате моделе отпорне на експлозију, строго је забрањено користити алате који могу произвести варнице (нпр. челични кључеви; уместо њих треба користити бакарне кључеве). Након одржавања, потребно је извршити испитивање непропусности гаса (нанесите сапуницу на површину отпорну на експлозију; ако нема мехурића, квалификована је).

• Професионално одржавање

① Комплексно одржавање као што је подешавање зазора вентила мотора, тестирање изолације генератора и високонапонски релеј калибрацију заштите морају да изврше на лицу места инжињери Кецхенг Елецтриц Повер након продаје за тешке услове рада (једном годишње, бесплатна услуга).

②Након одржавања, мора се извршити „тест оптерећења“ (оптерећење до 80% називне снаге и рад 1 сат). Само када параметри праћења не покажу никакве абнормалности може се пустити у рад.

Табела циклуса одржавања (ексклузивно за тешке моделе)
