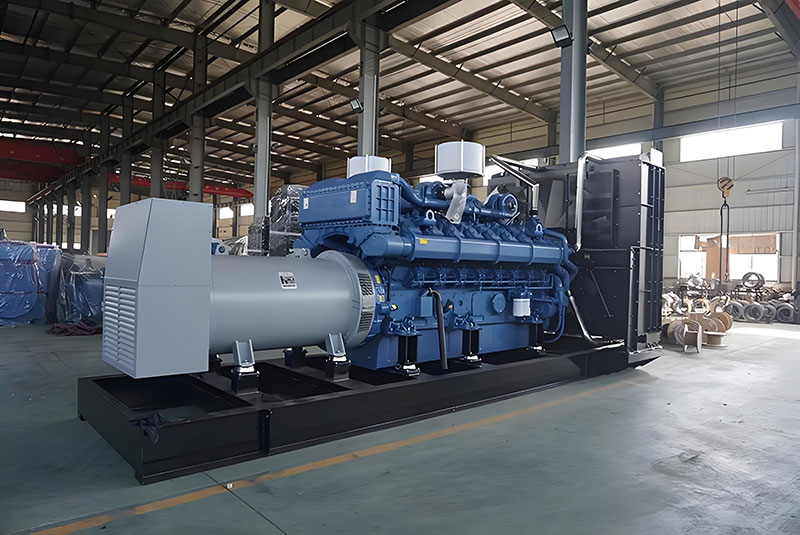

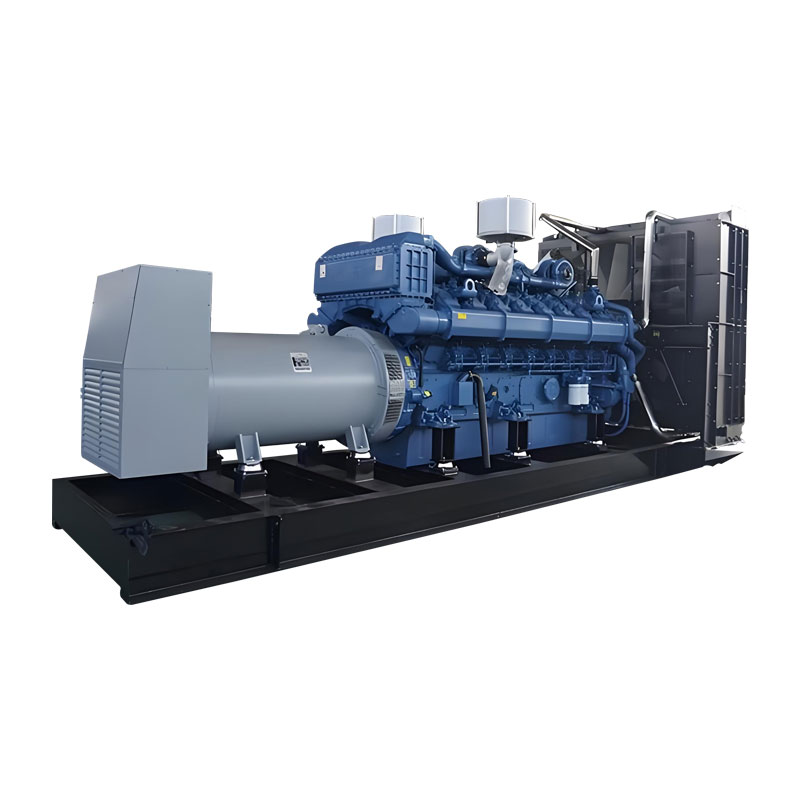

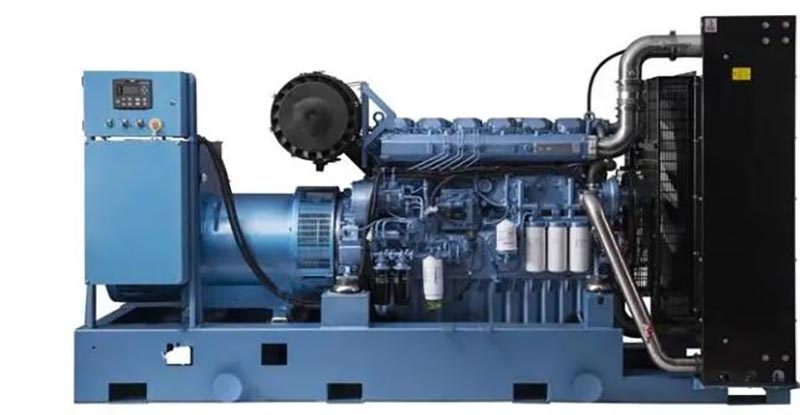

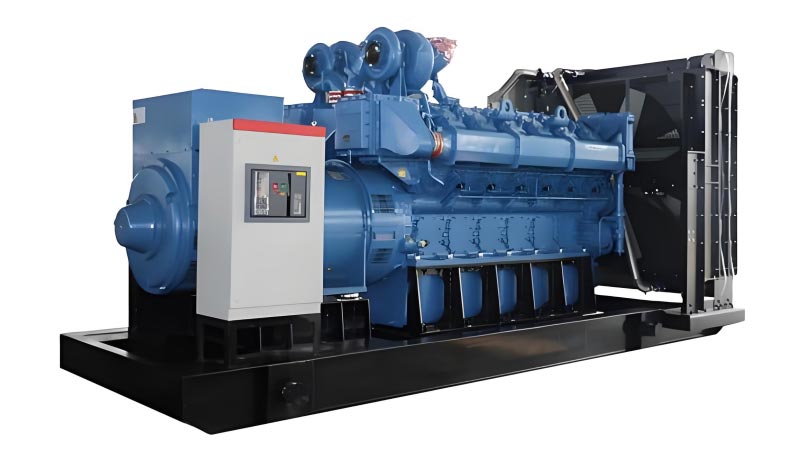

Дизел генераторски сет велике снаге

Дизел генераторски сет велике снаге произведен у Кини од стране Кецхенга може задовољити потребе покретања великог оптерећења и континуираног рада операција. Интегрише саморазвијени високонапонски интелигентни контролер који подржава паралелно са више машина везу и надзор високог напона, а рад је стабилан и поуздан. Заштитна структура опрема је чврста и може се прилагодити различитим условима средине. Производ се стриктно придржава националних технички стандарди. Основне компоненте имају дужи гарантни период, а што је већа снага, то је дуже време гаранције. Може се добро прилагодити главном, резервном или вршном напајању за бријање у великим фабрикама, рудницима, тешка инфраструктура, енергетске базе и друга места, посебно погодна за сценарије примене великог оптерећења са високим стандарда и континуираних захтева за напајање. Као домаћа фабрика, Кецхенг је посвећен пружању професионална решења за напајање за такве критичне захтеве.

Кецхенг 800-3000КВ дизел агрегати велике снаге су основна опрема развијена као одговор на захтеве „индустријско напајање за тешке услове рада + гаранција за енергетски систем“, који покрива три опсега снаге: 800-1500КВ (велики), 1500-2000КВ (супер-велики) и 2000-3000КВ (тешки) како следи:

Сценарији примене (наменска адаптација велике снаге)

1. Сценарији индустријске производње великих размера (800-2000КВ)

• Применљиви сценарији: произвођачи аутомобилских возила (производне линије за штанцање, групе робота за заваривање), металуршки погони (вентилатори високих пећи за производњу челика, опрема за ваљање челика), хемијски индустријски паркови (велики реакциони судови, кластери циркулационих пумпи за воду)

• Основна вредност: може да издржи три пута већу од називне стартне струје (компатибилно са моторном опремом за тешке услове рада, нпр. јер јединица од 2000КВ може покренути мотор од 6000КВ), спречавајући да се јединица угаси. Подржава непрекидно 24 сата рад при пуном оптерећењу (годишње време рада ≥ 8.000 сати) како би се осигурало да производна линија није прекинута. То може се повезати са фабричким ДЦС системом како би се постигло "подешавање оптерећења по потреби", уз годишњу стопу уштеде енергије од 8% до 12%.

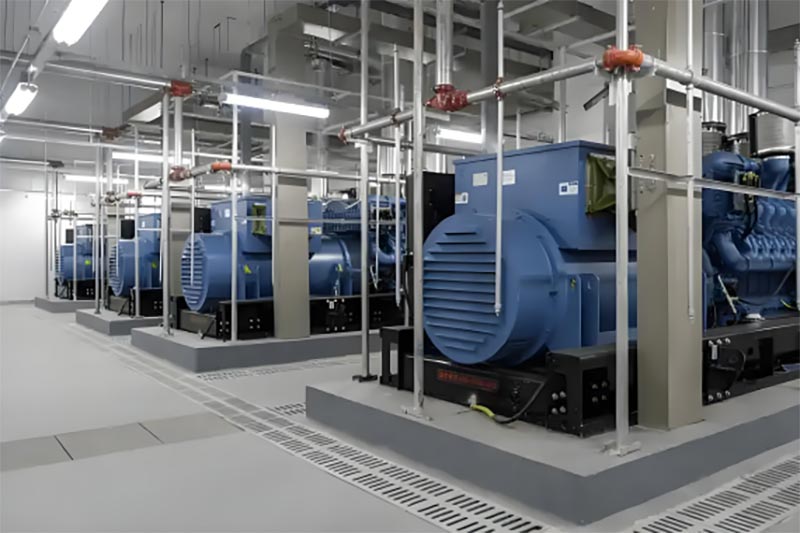

2. Супер велики сценарији дата центра (1500-3000КВ)

• Применљиви сценарији: Прекогранични рачунарски центри у облаку (100.000 + кабинет серверских кластера, 10кВ/35кВ високонапонска дистрибуција електричне енергије), финансијски центри података (резервно напајање за основне системе трговања, нула захтеви за прекид)

• Основна вредност: високонапонски модели (10кВ/35кВ) су директно повезани на високонапонску дистрибуцију електричне енергије систем дата центра, смањујући губитке на спуштању (уштеда 5%-8% енергије у поређењу са нисконапонским јединицама). Велика снага квалитет (стопа изобличења напона ≤2%, стабилност фреквенције ≤±0,1Хз), заштита прецизних сервера; Подржава паралелно повезивање више јединица (као што су три јединице од 1000КВ које раде у тандему), испуњавајући захтеве проширења дата центри. Квар једне јединице не утиче на целокупно напајање.

3. Сценарији рударства и развоја ресурса (1000-2500КВ)

• Применљиви сценарији: површински копови (рудничке дробилице, системи за пуњење рударских камиона), подземни рудници угља (вентилатори, дренажне пумпе, типови отпорни на експлозију), рудници обојених метала (опрема за прераду минерала, пећи за топљење)

• Основна вредност: Модел отпоран на експлозију је у складу са Ек дⅡБ Т4 стандардом и погодан је за запаљиве и експлозивне средине у рудницима; Мотор усваја „пребацивање тешког уља/дизел са два горива“ (опционо), што може смањити трошкове транспорта горива за удаљене руднике. Тело је направљено од манганског челика високе чврстоће (отпоран на удар и корозију), способан да издржи тешке услове рада рудничке прашине и вибрација, са МТБФ од ≥ 15.000 сати.

4. Сценарији луке и тешке инфраструктуре (800-2000КВ)

• Применљиви сценарији: Међународне луке (контејнерске пристанске дизалице, порталне дизалице), прекоморски мостови (мост осветљење, системи за надгледање, опрема отпорна на ветар), железничка чворишта (резервност високонапонског вучног напајања за брзе железничке станице)

• Основна вредност: Отпоран на „често стартовање и заустављање + променљиво оптерећење“ (као што је повремени рад кранова на кеју), брзина одзива јединице ≤1 секунда, избегавајући флуктуације напона; Излаз високог напона (10кВ) је компатибилан са високонапонску дистрибутивну мрежу лука, смањујући конфигурацију трансформатора. ИП54 заштита (ИП65 за неки модели), погодни за велике количине сланог спреја и влажна окружења у лукама, без бриге о застојима током године.

5. Енергетска база и сценарији бријања на врхунцу (1500-3000КВ)

• Применљиви сценарији: фотонапонске/ветроелектране (резервни извори енергије за складиштење енергије како би се надокнадили повремени празнине у производњи електричне енергије), гасне електране (помоћне јединице за бријање вршних вредности да би се изгладиле флуктуације оптерећења мреже), независне електричне мреже у удаљеним областима (као што су острва, платои, главно напајање)• Основна вредност: Врхунско бријање време одзива ≤10 секунди, што може брзо попунити празнину у оптерећењу електричне мреже (као када снага ветра опадне оштро); Фактор корекције снаге за модел на великој надморској висини (на надморској висини од 5.000 метара) је ≥0,85, а Стопа успешности покретања за модел са ниском температуром (на -30℃) је ≥99%. Подржите везу са електричном мрежом диспечерски систем како би се постигла „оптимизација цене електричне енергије у највишој долини“ и смањили оперативни трошкови енергије.

Предности производа (конкурентност језгра велике снаге)

Технички параметри (пуни опсег снаге 800-3000КВ)

Техничке карактеристике (ексклузивни дизајн велике снаге)

1. Побољшани систем напајања

• Оптимизација мотора:

① 800-1500КВ: Иуцхаи ИЦ6Ц усваја „цоммон раил високог притиска (2000 бара) + међухлађење са турбо пуњењем“, што повећава ефикасност сагоревања за 15% и продужава циклус замене уља на 1000 сати.

② 1500-2000КВ: Цумминс КСК60 има В-тип 16-цилиндарске структуре. Блок цилиндра је направљен од вермикуле графитно ливено гвожђе (са чврстоћом 70% већом од обичног ливеног гвожђа), способно да издржи велика оптерећења утицаји.

③ 2000-3000КВ: МАН Д2876 са системом за накнадну обраду издувних гасова (СЦР+ДПФ), задовољавајући Еуро В/УС Тиер 4 Финалну емисију стандардима, и прилагођавање глобалним захтевима заштите животне средине.

• Технологија генератора:

①Генератор високог напона (6кВ/10кВ/35кВ) је изолован цевима од епоксидне стаклене тканине, са температурном отпорношћу степен Х (180℃) и време отпорности на кратак спој од ≥2 секунде.

② Опремљен увезеним системима побуде (као што су Станфорд, Маратхон), време успостављања напона је ≤0,3 секунди, стопа регулације напона је ≤±0,5%, и има јаку отпорност на удар оптерећења.

2. Технологија интеграције високонапонске дистрибуције

• Високонапонски склопни уређај: Интегрисан са АББ/Сиеменс вакуумским прекидачима и уређајима за заштиту релеја (заштита од прекомерне струје, пренапона, уземљења), у складу је са ГБ 50060 „Кодекс за пројектовање 3-110кВ високог напона Инсталације разводних уређаја“ и могу се директно повезати на корисничку високонапонску електричну мрежу.

• Контрола мрежног повезивања: Подржава повезивање мреже са државном мрежом/микромрежом предузећа, опремљено ПЦЦ тачком (заједничка тачка прикључка) уређај за надзор, у складу је са ГБ/Т 19939 „Технички захтеви за повезивање на мрежу Рад дизел генератора“, а током прикључења на мрежу нема ударне струје;

• Надзор изолације: Праћење изолационог отпора високонапонских намотаја у реалном времену (≥100МΩ), аутоматски аларм када изолација падне, како би се спречиле несреће високог напона.

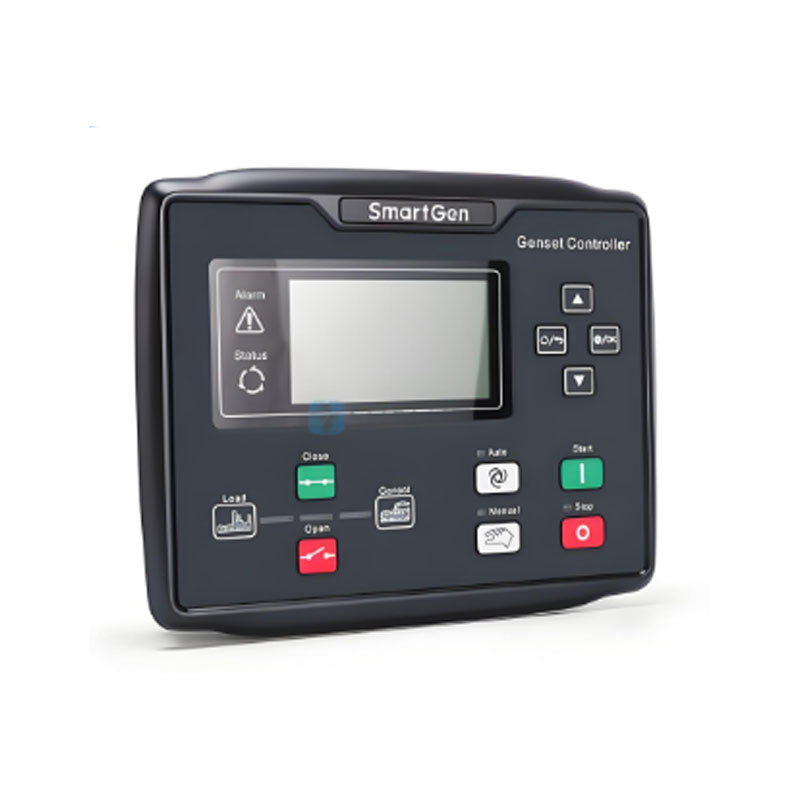

3. Интелигентни контролни систем (КЦПЛЦ-06 високонапонска верзија)

• Основне функције:

① Пуно праћење параметара: приказ високог напона/струје, фактора снаге, производње енергије, воде у мотору температура/притисак уља и других 30+ параметара, подршка за складиштење података (историјски подаци од 1 године);

② Паралелни рад са више машина: подржава 8 јединица паралелног рада, одступање баланса оптерећења ≤5% (као што је 3 1000КВ јединице са укупним оптерећењем од 2800КВ, једноструко одступање оптерећења ≤70КВ);

③ Даљински рад и одржавање: преко 4Г/сателитског умрежавања, може реализовати даљинско покретање и заустављање, параметар провера и притисак на квар на мобилној АПП/ПЦ-у и подршка за повезивање са индустријским ДЦС/системом за диспечерну мрежу.

④ Оптимизација вршног бријања: аутоматски подешава излазну снагу у складу са вршном и долином електричне енергије цена мреже (пуно оптерећење у вршном времену, смањење оптерећења у време долине), уштеда од 10% до 15% годишње рачун за струју.

4. Заштита у тешким условима и еколошка компатибилност

• заштита конструкције:

① Оквир каросерије је заварен манганским челиком од 16Мн (затезна чврстоћа ≥510МПа), површина је попрскана цинком + антикорозивна боја (степен отпорности на рђу ≥10), тест сланим спрејом ≥1000 сати;

②  Све електричне компоненте типа отпорног на експлозију су Ек дⅡБ Т4 степена и заптивање отпорно на експлозију спојеви се користе за кабловске интерфејсе како би се избегло цурење варница;

• Прилагођавање екстремним окружењима

① Високотемпературно окружење (50℃): Опремљен са двоструким расхладним торњевима за независно одвођење топлоте, јединица може радити при пуном оптерећењу.

② Окружење са ниском температуром (-30℃): Инсталирајте систем „три предгревања“ предгрејача моторног уља, расхладне течности предгрејач и грејач горива, са стопом успешности покретања од ≥99%.

③ Плато окружење (5000 метара) : Оптимизујте усисни систем (повећајте притисак појачања за 20%), са снагом фактор корекције ≥0,85 да би се избегло слабљење снаге на великим висинама.

5. Дуг век трајања батерије и практично одржавање

• Систем за гориво: Опремљен резервоаром за гориво великог капацитета од 3000-5000Л (направљен од нерђајућег челика 304), који обезбеђује опсег пуног оптерећења од 20-30 сати. Подржава екстерне резервоаре за уље (прирубнички интерфејс ДН100) за постизање неограничене батерије живот. Верзије са два горива (дизел/тешко уље) се могу заменити, а цена тешке нафте је 30% нижа од дизел.

• Одржавање и оптимизација:

① Велики капацитет уља (за моделе капацитета 800-1500КВ, капацитет уља је 200-300Л, а замена уља циклус је 1000 сати);

② Рањиви делови (филтери, каишеви) имају стандардизовани дизајн, компатибилни су са међународним брендовима и могу купити локално.

③ Тело машине је резервисано са великим вратима за преглед (ширина ≥1,5 метара), што је погодно за рад алата за тешко одржавање. Време провере је скраћено за 30% у поређењу са сличним производима.

Избор снаге (прецизно подударање велике снаге)

1.Основа за одабир језгра

2. Препорука за напајање за типичне сценарије

Начин употребе (ексклузивна операција за велику снагу)

1. Инспекција пре пуштања у рад (спроведена од стране стручног тима, завршена у року од 60 минута)

2. Операција покретања (доступно у високонапонским и мрежним моделима, уз сарадњу две особе)

(1) Модел високог напона који није повезан на мрежу (индустријско главно и резервно напајање)

1. Покретање предгревања: контролер се пребацује на „ручни“ режим и покреће систем „три предгревања“ (претходно загревање у окружењу ниске температуре 60-120 минута, температура уља ≥20℃);

2. Покрените мотор: притисните дугме "старт" (хидраулично покретање), посматрајте брзину (постепено се повећавајте на 1500 о/мин), притисак уља (≥0,3МПа), температура воде (постепено порасти до 70℃), а параметри су стабилни 10 минута;

3. Високонапонско затварање: Особље за руковање и одржавање А потврђује да су параметри нормални на Контролор крај, особље за рад и одржавање Б ради у високонапонској расклопној јединици: затворите „растављач” → затворити „вакумски прекидач” → посматрати волтметар високог напона (6кВ/10кВ±5%);

4. Постепено оптерећење: према "20%→50%→80%→100%" степеновано оптерећење (10 минута по интервалу фазе), избегавајте удар оптерећење.

(2) Модели повезани на мрежу (Енерги пеак схавинг/дата центер)

1. Припрема везана за мрежу: контролер се пребацује у режим „повезан са мрежом“ и поставља мрежно повезан параметри (напон, фреквенција и фаза су у складу са мрежом);

2. Синхрона детекција: контролер аутоматски детектује синхроност јединице и мреже (напон разлика ≤5%, разлика у фреквенцији ≤0.1Хз, разлика фаза ≤5°) и аутоматски поставља мрежну везу упутство по испуњењу услова;

3. Аутоматско повезивање на мрежу: Вакумски прекидач се аутоматски затвара, јединица је прикључена на напајање мреже, а контролер аутоматски подешава излазну снагу (према захтеву за оптерећење електричне мреже).

4. Надзор рада: Праћење у реалном времену снаге и фактора снаге прикључене на мрежу (одржавање кашњења од 0,8-0,9) за спречавање прекомерне струје и пренапона.

3. Праћење рада (24-часовно непрекидно, са наменским особљем на дужности)

• Праћење у реалном времену: Снимање сваких 30 минута: Висок напон (6кВ/10кВ±5%), струја (≤ називна струја), фреквенција (50Хз±0.1Хз), температура воде у мотору (≤95℃), притисак уља (≥0.2МПа), отпор изолације (≥100МΩ);

• Обрада изузетака:

① Пад изолације високог напона: Одмах смањите оптерећење и искључите машину и прегледајте генератор намотаји (очистите прашину и тестирајте изолацију);

② Висока температура воде мотора: Очистите каменац у систему за хлађење и прегледајте вентилатор расхладног торња.

③ Флуктуације снаге повезане са мрежом: Обратите се диспечеру електричне мреже, подесите излаз јединице и избегавајте искључење са мреже;

• Искључивање у случају нужде: У случају „високонапонског кратког споја“, „испадања мотора“ или „озбиљног цурења уља“, одмах притисните дугме "Хитно искључивање" (искључите гориво и искључите високонапонски прекидач).

4. Операција искључивања (да би се избегле несреће високог напона и оштећења компоненти

1. Хијерархијско растерећење: За моделе који нису повезани на мрежу: Постепено смањите оптерећење на 20% → Растерећење на 0; Мрежно повезан модели: Пријавите се за диспечерску електроенергетску мрежу за искључење → Контролер аутоматски смањује оптерећење на 0→ Искључите прекидач који је повезан на мрежу.

2. Искључивање високог напона: Особље за одржавање Б ради на високонапонском разводном ормару: отворите „вакум прекидач“ → отвори „растављач“ → затвори „прекидач за уземљење“ (пражњење).

3. Гашење и хлађење: Пустите мотор да ради у празном ходу 15 до 20 минута (да се охлади блок цилиндра и турбопуњач), и затим притисните дугме "Искључи".

4. Сигурносно затварање: Затворите вентил за гориво (за дуготрајно гашење), искључите напајање контролера, проверите да ли има цурења или оштећења компоненти у систему високог притиска и забележите податке о раду (снага производња, потрошња горива, кварови).

Безбедност и заштита (спецификације велике снаге и високог напона)

1. Безбедност инсталације (спецификације за висок напон и тешке услове рада)

• Избор локације и изглед:

① Подручје инсталације треба држати даље од отвореног пламена (≥15 метара) и запаљивих и експлозивних предмета (≥20 метара). Удаљеност између високонапонског разводног ормара и јединице треба да буде ≥3 метра. Сигурносна ограда (≥1,2 метара висине) треба поставити и окачити знак „Опасност од високог напона”.

② Носивост тла не би требало да буде мања од 1,5 пута тежине јединице (на пример, за Јединица од 20.000 кг, не би требало да буде мање од 30.000 кг /㎡). Армирано-бетонски темељ (дебљине не мање од 500 мм) и треба да се уграде опружни вибрациони изолатори између темеља и јединица (за смањење преноса вибрација).

③ Полагање каблова високог напона: Користите канале за каблове (са песком и циглама) или прођите кроз поцинковане челичне цеви (зид дебљине ≥5мм) и одговарају попречном пресеку кабла (на пример, за моделе од 10кВ/2000КВ, бакарни каблови ≥120мм² су потребно) да би се избегла механичка оштећења.

• Сигурност високог напона

① Уземљење јединице: Отпор уземљења на високонапонској страни треба да буде ≤10Ω, а на нисконапонској страни страни, требало би да буде ≤4Ω. Треба да буде повезан на независну мрежу за уземљење (са растојањем од ≥5 метара од мреже за уземљење друге опреме).

② Тест изолације: Након уградње, користите мегоомметар од 2500 В да бисте тестирали отпорност изолације високог напона намотај (≥100МΩ). Тек након проласка теста може се применити напајање.

③ Заштита од грома: Инсталирајте громобране (радијус заштите ≥ 1,5 пута већи од величине јединице) и гром одводници (паралелни на високонапонској страни) за спречавање оштећења високонапонских компоненти од удара грома.

• Конфигурација противпожарне заштите:

①Простор за уградњу је опремљен са 4 апарата за гашење пожара АБЦ сувим прахом од 8 кг, 2 апарата за гашење ЦО₂ (посебно за опрему високог притиска) и 1 ватрогасни пешчаник (са запремином од ≥5м³).

② Резервоар за гориво је независно постављен (најмање 15 метара удаљен од јединице), опремљен базеном против цурења (положен ХДПЕ мембраном против продирања), и опремљен мерачем нивоа течности и вентилом за затварање у случају нужде.

③ Развити план за реаговање у ванредним ситуацијама и организовати ватрогасну вежбу једном у кварталу (уз пуно учешће тима за рад и одржавање).

2. Оперативна безбедност (контрола ризика високог напона и тешких оптерећења)

• Захтеви за особље:

①Руковаоци морају да имају „Сертификат електричара високог напона“ и „Сертификат оператера специјалне опреме (Хеави Дути Унит)“, и проћи процену након 32 сата специјализоване обуке од стране Кецхенга пре него што почну постова.

② Рад на високом напону захтева сарадњу две особе (једна особа управља и једна особа надгледа). Пре рада попуните „Улазницу за рад на високом напону“, а након што потврдите да нема грешака, наставити.

③Када радите, носите високонапонску изолациону одећу, изолационе ципеле и изолационе рукавице (са отпорним напонски ниво ≥10кВ), и користите изолационе алате (који су прошли тест отпорности на напон и који су унутар рок важења).

• Оперативне контраиндикације:

① Нелиценцираном особљу и онима који су пили алкохол забрањено је да користе систем високог напона.

② Не вуците растављач под оптерећењем (да бисте избегли опекотине од лука и оштећење опреме).

③ Строго је забрањено растављати компоненте под високим притиском или додиривати делове на високој температури (као што је издувни гас температура цеви ≥500℃) када је јединица у раду.

④ Радови на високом напону су строго забрањени током грмљавине. Напајање високог напона мора бити искључен и уземљен за пражњење.

• Реаговање у хитним случајевима:

① Пропуштање високог напона: Одмах притисните дугме „Хитно заустављање“ → ставите изолациону опрему → Користите изолациона шипка за искључивање високонапонског прекидача → Пражњење у земљи → лоцирајте место цурења (као што је кабл оштећење, квар намотаја).

② Цурење горива: Искључите машину → Затворите вентил за гориво → Покрените издувни систем (модел отпоран на експлозију) → Очистите памуком који упија уље и песком за гашење пожара → Проверите место цурења (као што је заптивач прирубнице, цев за уље руптуре).

③ Несрећа са пожаром: Искључите машину → Искључите високонапонско напајање → Користите суви прах/ЦО₂ пожар апарати за гашење пожара → Позовите 119 → Евакуишите људе → Изолујте запаљиве материјале у околини.

3. Одржавање сигурности (искључиво за високонапонске и тешке компоненте

• Припреме пре одржавања:

① Искључите главно напајање јединице (и високонапонски и нисконапонски прекидачи су отворени), затворите гориво вентила, и окачити знак упозорења који гласи „У току одржавања, не стартовати“.

② За систем високог напона, затворите „прекидач за уземљење“. Након потврде да нема струје са а детектор напона, извршити одржавање.

③ Припремите алате за одржавање (изолационе кључеве, инструменте за тестирање високог напона, опрему за подизање тешке), резервне делови (оригиналне високонапонске компоненте из Кецхенга, заптивне заптивке) и заштитна опрема (изолационе рукавице, заштитне наочаре, заштитне кациге).

• Спецификације операција одржавања:

① Одржавање мотора: Када мењате моторно уље, користите наменску пумпу за уље (модели за тешке услове рада имају велику количину уља запремине), и старо моторно уље предати квалификованој установи на одлагање. Да бисте подесили зазор вентила, а потребан је момент кључ (према оригиналном фабричком стандардном моменту).

② Одржавање високонапонског генератора: Очистите прашину од намотаја (користећи компримовани ваздух на 0,3 МПа), тестирајте изолацију отпор (≥100МΩ) и замените угљеничну четкицу за побуду (истрошеност ≤1/3).

③ Одржавање високонапонских разводних ормара: Очистите контакте вакуумских прекидача (избрусите их финим брусни папир и нанети проводну пасту) и калибрисати уређаје за заштиту релеја (као што су подешавање прекомерне струје и време окидања).

• Професионално одржавање

① Комплексно одржавање као што је инспекција дубине мотора (притисак у цилиндру, атомизација ињектора), високонапонска Кецхенг мора на лицу места да изврши поправку изолације генератора и калибрацију система за повезивање на мрежу инжењери након продаје (сертификовани за висок напон) (једном годишње, бесплатан сервис).

②Након одржавања, мора се извршити „тест оптерећења“ (оптерећење до 80% називне снаге и рад 2 сата). Само када су параметри надзора нормални и високонапонска изолација је квалификована, може се ставити у операција.

Табела циклуса одржавања (за велику снагу)
